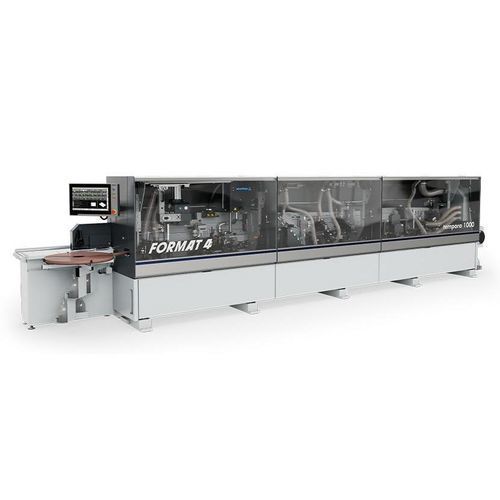

Автоматический кромкооблицовочный станок tempora F1000

для панелейдля мебелидля нанесения клея

Обзор
Надёжная. Быстрая. Точная. tempora F1000 задаёт стандарты в промышленной обработке кромок, сочетая долговечность, точность и эффективность. Длинная, устойчивая станина обеспечивает плавную работу агрегатов, высокую точность регулировок и увеличенный ресурс даже при многосменной эксплуатации.

Ключевые особенности
tempora F1000 обеспечивает скорость, точность и гибкость. Основные технологии: CNC-управляемый узел скругления углов, верхний клейовый бак с интегрированным сливом и функцией очистки, верхняя прижимная лента с приводом лентой для деликатной обработки чувствительных поверхностей и центровочный узел обдирки/выравнивания кромки с мощными двигателями и автоматической центровкой.

Конструкция и управление
Длинная массивная станина обеспечивает высокую стабильность и длинные зоны стабилизации между агрегатами для улучшенной повторяемости и увеличенного ресурса узлов. Верхняя прижимная лента с приводом (e-motion) обеспечивает равномерное распределение давления, снижая износ и трудоёмкость очистки по сравнению с прижимными роликами.

Клеевая система
Верхний управляемый клейовый бак с тефлоновым покрытием имеет ёмкость 0,6 кг и рассчитан на обработку термоклеев EVA, PO и PUR. Клей наносится точно через текстурированный аппликационный валок с тонкой регулировкой. Система предлагает синхронную/встречную очистку валка, систему быстрой замены с разъёмом, интегрированную промывку/очистку, силиконовый поддон и контроль картриджного нагревателя для стабильной работы.

Узел выравнивания кромки
Центрируемый узел выравнивания кромки приводится в действие двумя мощными моторами (по 3,7 кВт, 12 000 об/мин) с двумя алмазными фрезами для выравнивания (D = 100 мм, H = 49 мм). Узел центрируется по высоте заготовки, что предотвращает односторонний износ. Фрезы поддерживают синхронный и встречный вращения; высота и глубина фрезы регулируются вручную через цифровые индикаторы; линейные направляющие обеспечивают точность и долговечность.

Узел скругления углов
Полностью переработанный CNC-узел скругления углов с запатентованными многорычажными фрезами (R = 2 мм) обеспечивает точные и равномерные радиусы с минимальным обслуживанием для тонких кромок. Узел оснащён двумя независимыми моторами (12 000 об/мин) и четырьмя сервоприводами для моторного позиционирования и тонкой настройки с шагом 0,01 мм. Обрабатывает торцевые и продольные кромки (диапазоны зависят от конфигурации), поддерживает пневматическое включение/выключение и высококачественные линейные направляющие.

Управление и автоматизация
18" панель smartouch с e-motion снижает ручную настройку, обеспечивает интуитивный выбор агрегатов и полное мониторирование станка. Функции smartouch:

• Неограниченная память для пользовательских программ кромок
• План технического обслуживания и счётчик погонных метров
• Простая наглядная схема всех агрегатов и функций
• Выбор и точная тонкая настройка моторизованных позиционируемых агрегатов (точность 0,01 мм) прямо с панели управления
• Настройка температуры клея и автоматическое понижение температуры в режиме ожидания

Подача, вход и транспорт
Скорости подачи цепного привода зависят от комплектации: classic/professional: 12 + 20 м/мин; performance: 12–25 м/мин. Резиновые опорные подушки обеспечивают оптимальное сцепление; система быстрой смены подушек; автоматическая смазка направляющих; круглые и плоские направляющие валах предотвращают перекос.

Аксессуары для перемещения материалов
Доступные опции: стол с воздушной подушкой для бережной обработки крупных и чувствительных к поверхности заготовок (стандартная поддерживающая поверхность 1050 x 400 мм, расширяемая до 2000 x 400 мм), дополнительная напольная опора с поворотным рычагом, упор для узких деталей (120–700 мм), автоматический податчик кромки с моторным зажимом (опция), магазин StorEdge для рулонного кромочного материала и беспроводной сканер штрихкодов.

edgeControl & штрихкод
edgeControl (опция) обеспечивает беспроводное измерение кромки и заготовки по Bluetooth. Измеренные значения (сотые доли миллиметра) передаются на smartouch; значения логируются и доступны для выбора; smartouch может автокалибровать агрегаты по измерениям. Беспроводной сканер штрихкодов поддерживает быстрый перенос программ и сетевые производственные потоки.

Варианты
F1000 предлагается в трёх комплектациях:

• tempora F1000 classic (стандартный пакет)
• tempora F1000 professional
• tempora F1000 performance (максимальная скорость подачи и топ-конфигурация)

Основные преимущества (выбор)

• Постоянно высокая производительность в непрерывной промышленной эксплуатации
• Производственные решения, оптимизированные под клиента
• Прочная конструкция с первоклассными компонентами
• Несколько пакетов комплектации с высокотехнологичными решениями
• Инженерная точность и высокий комфорт для оператора
• Верхний клейовый бак с функцией очистки
• CNC-узел скругления с запатентованной многорычажной фрезой
• Верхняя прижимная лента с приводом лентой (e-motion)

Технические характеристики

• Серия модели: tempora F1000
• Длина установки: 8000 mm
• Толщина кромки (обработка): 0,4 – 12 mm (в зависимости от узла/пакета)
• Высота заготовки (общая): 8 – 60 mm
• Толщина кромки для скругления: 0,4 – 3,0 mm
• Высота заготовки для скругления: 10 – 60 mm
• Скорость подачи (classic / professional): 12 & 20 m/min
• Скорость подачи (performance): 12 – 25 m/min
• Цепная подача: резиновые опорные подушки, автоматическая смазка, круглые & плоские направляющие валы
• Верхний прижимной брус: алюминиевый профиль, устойчивый к кручению; электропривод регулировки высоты 8 – 60 mm; навесная подача ленты
• Верхний клейовый бак: тефлоновое покрытие, ёмкость 0,6 kg; поддерживает EVA / PO / PUR; текстурированный регулируемый аппликаторный ролик; интегрированная промывка/очистка и силиконовая каплеуловительная ванна; мониторинг картриджного нагревателя
• Узел выравнивания кромки: 2 x 3,7 kW моторы, 12.000 rpm; алмазные обдирочные фрезы D = 100 mm, H = 49 mm; центровая автоматическая регулировка
• Узел скругления: 2 мотора, 12.000 rpm, запатентованный многорычажный фрезер (R = 2 mm), 4 сервопривода, тонкая регулировка 0,01 mm
• Управление: 18" smartouch with e-motion, сетевые возможности, точность настройки 0,01 mm, память программ и мониторинг обслуживания
• Опции для обработки материалов: стол с воздушной подушкой (1050 x 400 mm, расширяемый до 2000 x 400 mm), дополнительная опора с поворотным рычагом, упор для укороченных деталей (120–700 mm), автоматический податчик кромки с моторным зажимом, магазин StorEdge для рулонного материала
• Автоматизация: e-motion функции для моторизованных и автоматизированных регулировок
