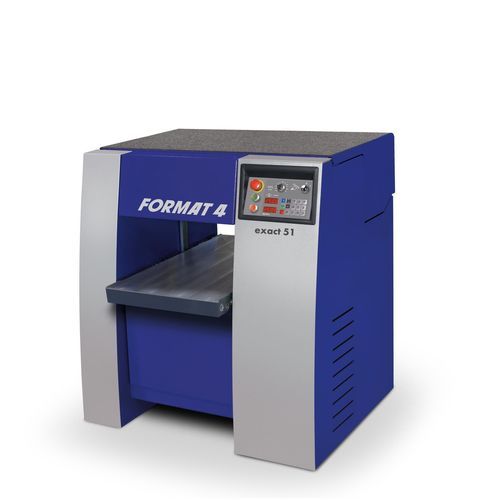

Стационарный рейсмусовый станок exact 51

для дереваэлектрический

Обзор
Точность и удобство оператора для промышленной толщинной обработки. Фуговально-рейсмусовый станок FORMAT4 exact 51 разработан для точного и повторяемого строгания, имеет прочную ножевую головку и широкий набор опций для адаптации к производственным задачам. В стандартной комплектации — пружинная сегментная прижимная планка на выходе и регулируемая подача; доступны многочисленные опции, такие как сегментный вальцовый подающий механизм, резиновые обтянутые вальцы и вальцы под столом.

Ключевые характеристики

• Спиральная ножевая головка Silent-Power® (опция): снижение шума, увеличенный ресурс ножей, обработка без зазубрин и улучшенный отвод стружки.
• «Digi-Drive»: цифровое позиционирование стола — введите требуемый размер, и стол переместится точно; LED-индикаторы показывают заданные и фактические значения; опционально — инкрементное позиционирование и программируемые позиции.
• Переменная скорость подачи (серийная): 5–20 м/мин для подбора скорости под качество отделки или производительность.
• «Power-Drive»: электрическое управление высотой с грубой и точной подстройкой и LED-индикатором фактического значения.
• Корпус ножевой головки из чугуна для интенсивной работы; опционально — резиновые выходные ролики и сегментные входные ролики для сложных условий обработки материалов.
• Опциональные регулируемые ролики ложа для заготовок с высоким содержанием смолы или влажности.
• Устойчивые удлинения стола с выходным роликом для удобства обработки длинных заготовок.

Преимущества Silent-Power® (при установке)

• Значительно более тихая работа: уровни шума снижаются более чем вдвое.
• Ресурс ножей до двадцати раз дольше по сравнению со стандартными ножами.
• Четыре режущие кромки на один нож.
• Оптимизированный отвод стружки и уменьшенный объём стружки.
• Обработка без зазубрин на кромках соединения.
• Сниженное энергопотребление по сравнению с аналогичными системами.

Конструкция и эксплуатационные детали
Входные ролики плавающего крепления плавно поднимаются при больших глубинах реза; пружинное позиционирование обеспечивает постоянное давление на заготовку. Четыре трапецеидальных шпинделя обеспечивают точную регулировку высоты стола и гарантируют высокую грузоподъёмность. Продольные направляющие, интегрированные в станину, обеспечивают точность движения стола до десятых миллиметра.

Система ножей / ножевая головка
Четырёхножевой блок Format4 сочетает производительность, точность и простоту смены ножей. Самоцентрирующиеся ножи, закрытая конструкция для тихой работы и снижение налипания смолы на прижимные винты. Варианты опций: система TERSA или спиральный блок Silent-Power®.

Подача
Стандартная переменная скорость подачи 5–20 м/мин (5–65,6 ft/min) позволяет выбрать оптимальную подачу для качества поверхности или быстрой калибровки толщины.

Аксессуары и опции (выборка)

• Встроенные регулируемые ролики ложа (опция)
• Сегментированные или спиральные стальные входные ролики, ролики с резиновым покрытием (опция)
• Вторые выходные ролики (сталь или резина) (опция)
• Удлинение стола с роликом для заготовки
• Регулируемый по высоте ножничный стол (опция)
• Централизованная смазка шпинделей таблицы для строгания (опция)

Технические характеристики

• Brand: FORMAT4
• Model: exact 51
• Диаметр ножевой головки: 120 mm
• Скорость вращения ножевой головки: 5000 rpm
• Стандартный ножевой блок: 4-ножевой Format‑4-System
• Спиральный ножевой блок Silent-Power®: опция (77 ножей на спиральном блоке)
• Ширина строгания: 19⅞" (прибл. 505 mm)
• Максимальная глубина резания: 10 mm
• Минимальная длина заготовки: 270 mm
• Подача / переменная скорость: 5–20 m/min (серия)
• Электрическое управление высотой столa: серия (опции Power-Drive / Digi-Drive доступны)
• Стандартная конфигурация электропитания: 3x 230 V, 60 Hz
• Мощность двигателя (примеры / опции): 7.5 HP (5.5 kW) S6/40% (стандарт), опционально 10 HP (7,30 kW) или 13.5 HP (10 kW)
• Диаметр подключения аспирации: 140 mm
• Масса (с средней комплектацией): прибл. 1430 lbs (≈ 649 kg)
