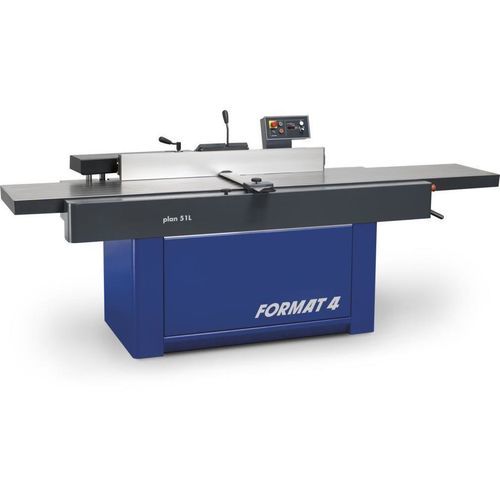

Стационарный рейсмусовый станок plan 51L

для дереваэлектрический

Обзор Format4 plan 51L — комбинированный фуговально-рейсмусовый станок для обработки крупных панелей и массивной древесины. Машина доступна с удлинённой общей длиной стола (до 3 000 мм в выбранной конфигурации) и оснащена наклонным подающим столом для выполнения вогнутых и выпуклых фуг, обеспечивая незаметные склеенные стыки. Компактная защитная конструкция и откидной упор позволяют располагать станок вплотную к стене цеха без ограничения ширины фугования. Электрическая высотная регулировка Power-Drive и эргономичная панель управления обеспечивают высокую точность и удобство эксплуатации.

Ключевые особенности и преимущества

• Опция Silent-POWER®: спиральный фрезерный барабан снижает шум и обеспечивает безрывьевую поверхность с заменяемыми твердосплавными пластинами.
• Наклонный подающий стол для изготовления вогнутых и выпуклых деталей, что позволяет получать незаметные стыки на склеенных панелях.
• Профессиональный фугоподъёмник с параллелограммной регулировкой позволяет устанавливать станок непосредственно у стены цеха.
• Power-Drive: электромоторная цифровая регулировка высоты подающего стола (в комплекте), обеспечивает точную настройку до десятой доли миллиметра; эргономичное управление на уровне глаз.
• EURO comfort упор: складывается в двух местах для максимальной безопасности и удобства работы.
• Интегрированный защитный кожух Format4 входит в стандарт; опционально возможен кожух SUVA с полным покрытием и автоматическим поднятием.
• Стандартный 4-ножевой барабан Format-4; опции: TERSA и спиральный Silent-POWER.

Дополнительные сведения о машине

• Общая длина рабочего стола: до 3 000 мм (альтернативная конфигурация: 2 700 мм).
• Примеры длины подающего упора: 1 650 мм (стандарт) или 1 350 мм в альтернативной конфигурации.
• Ширина обработки поверхности: 512 мм (20⅛”).
• Максимальная глубина реза: 8 мм.
• Размеры профессионального упора: 1 300 × 170 мм; упор может наклоняться до 45° с фиксированными положениями 90° и 45°.
• Наклонный вспомогательный упор для безопасной обработки тонких или узких заготовок.
• Оптимизированный большой по размеру аспирационный кожух; подключение аспирации Ø 140 мм.
• Спиральная версия Silent-POWER с до 77 ножами (при выборе).
• Опционально доступен кронштейн для питателя (power feed) и другое производственное оборудование.

Технические характеристики

• Электрика: стандарт 3 × 230 В, 60 Гц; варианты двигателей: 7,5 HP (5,5 кВт) S6/40% и 10 HP (7,30 кВт) S6/40%.
• Звезда-треугольник пуск: стандарт; наличие безпотенциального контакта, таймера моточасов и комплектовки по CSA — опции.
• Фуговка и режущий барабан: ширина обработки 512 мм; указанные общие длины стола 3 000 мм и 2 700 мм в зависимости от конфигурации; длины подающего стола 1 650 мм или 1 350 мм по выбору.
• Электрическая высотная регулировка Power-Drive подающего стола с цифровым дисплеем: в комплекте.
• Возможность выполнения вогнутых и выпуклых швов: в комплекте.
• Ограждение: интегрированный защитный кожух Format4 в стандартной комплектации; опционально EURO comfort и SUVA.
• Режущие барабаны: 4-ножевой Format-4 в стандартной комплектации; 4-ножевой TERSA и спиральный Silent-POWER — опции (спиральная версия с заменяемыми твердосплавными ножами).
• Общие: подключение аспирации Ø 140 мм; рабочая высота approx. 35"; типичный вес со средней комплектацией approx. 800 kg (1 760 lbs).
• Упаковка: подготовка для контейнерной транспортировки и IPPC-упаковка — опции; пример поддона 2 100 × 1 500 mm.
