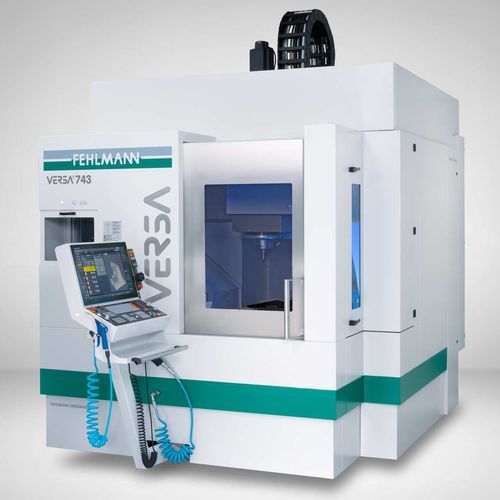

Обрабатывающий центр ЧПУ 3 оси VERSA® 743
вертикальныйс неподвижным столом42 инструмента

Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
с неподвижным столом
Количество инструментов
42 инструмента, 112 инструментов, 600 инструментов, 74 инструмента
Другие характеристики
высокой точности, высокая жесткость
Ход Х

500 mm
(20 in)

Ход Y

650 mm
(26 in)

Ход Z

420 mm
(17 in)

Скорость вращения

МАКС.: 38 000 rpm
(238 761 rad.min-1)

МИН.: 50 rpm
(314 rad.min-1)

Мощность

13,7 kW, 25 kW, 26,3 kW
(18,63 hp, 33,99 hp, 35,76 hp)

Скорость подачи по оси X

МАКС.: 50 000 mm/min
(33 in/s)

МИН.: 1 mm/min
(0 in/s)

Скорость подачи по оси Y

МАКС.: 50 000 mm/min
(33 in/s)

МИН.: 1 mm/min
(0 in/s)

Скорость подачи по оси Z

МАКС.: 50 000 mm/min
(33 in/s)

МИН.: 1 mm/min
(0 in/s)

Грузоподъемность стола

800 kg, 1 000 kg
(1 764 lb, 2 205 lb)

Общий вес

10 000 kg
(22 046,23 lb)

Габаритная длина

2,7 m
(8'10" )

Габаритная ширина

2,4 m
(7'10" )

Общая высота

3,3 m
(10'09" )

Описание

Этот 3-осевой обрабатывающий центр с неподвижным столом и системой ЧПУ Heidenhain имеет обширную зону зажима 770 x 660 мм. Заготовки массой до 800 кг могут обрабатываться с высокой точностью и динамикой. Обрабатывающий центр VERSA 743 сочетает в себе новейшие технологии и проверенные временем характеристики. Станина из серого чугуна, термосимметричная установка и то, что для резания используются только 2 оси, обеспечивают максимальную жесткость и точность, а также превосходную динамическую точность. Разумеется, для наших обрабатывающих центров предлагаются как стандартные, так и индивидуальные решения по автоматизации. Трехосевой обрабатывающий центр FEHLMANN VERSA 743 был разработан для обеспечения максимальной точности. Охлаждаемые компоненты суппорта, а также охлаждаемая конструкция станка надежно предотвращают нежелательный тепловой рост. Ось X поддерживается по всей длине станины, что обеспечивает идеальную стабильность. Отличная доступность и оптимальный обзор зоны обработки. Ручная загрузка деталей спереди. Дверь выходит прямо на крышу станка, что позволяет удобно загружать детали краном сверху. Устройство смены инструмента с цепным магазином рассчитано на 42 инструмента в базовой комплектации и может быть модернизировано до 74 инструментов. Опциональный магазин со стойкой вмещает, в зависимости от держателя инструмента, от 112 до макс. 600 дополнительных инструментов (с возможностью масштабирования) и может быть легко и компактно установлен на левой стороне станка. Отличная динамическая точность благодаря оптимизированным по массе подвижным частям из сфероидального чугуна. Стандартная и индивидуальная автоматизация с использованием робота может быть в любое время дооснащена, поскольку правая сторона станка остается доступной.

---
