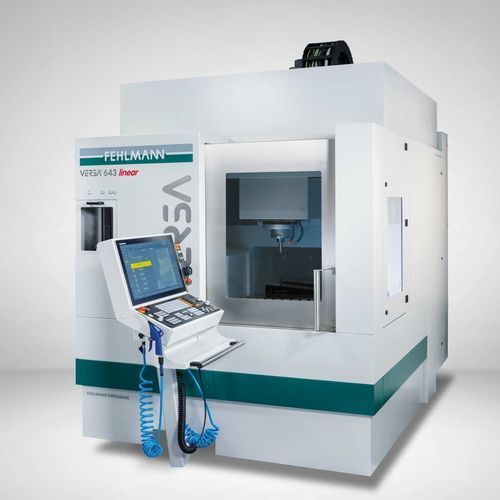

Обрабатывающий центр ЧПУ 3 оси VERSA® 643 linear
вертикальныйс наклонным ротационным столомдля пластмасс

Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Структура
с наклонным ротационным столом
Обрабатываемое вещество
для пластмасс, для композитов
Количество инструментов
50 инструментов, 225 инструментов, 400 инструментов, 86 инструментов
Другие характеристики
с высокой скоростью, высокой точности
Ход Х

МАКС.: 350 mm (14 in)

МИН.: 0 mm (0 in)

Ход Y

МАКС.: 500 mm (20 in)

МИН.: 0 mm (0 in)

Ход Z

МАКС.: 300 mm (12 in)

МИН.: 0 mm (0 in)

Скорость вращения

МАКС.: 42 000 rpm (263 894 rad.min-1)

МИН.: 50 rpm (314 rad.min-1)

Мощность

13,7 kW, 16,9 kW (18,63 hp)

Грузоподъемность стола

МАКС.: 400 kg (882 lb)

МИН.: 0 kg (0 lb)

Общий вес

7 000 kg (15 432 lb)

Габаритная длина

2 460 mm (96,9 in)

Габаритная ширина

1 990 mm (78,3 in)

Общая высота

2 900 mm (114,2 in)

Описание

VERSA® 643 линейный Точная и высокодинамичная 3-осевая обработка Вместо встроенного наклонного поворотного стола, 3-осевая версия имеет стол размером 620 × 500 мм - идеально подходит для высокоточной и высокодинамичной 3-осевой обработки. Гарантируется длительный срок службы инструмента, оптимальная обработка поверхности и высокая точность. Линейный станок FEHLMANN VERSA 643 позволяет обрабатывать заготовки с высокой динамикой по трем осям и с максимальной точностью. Благодаря разумно разработанной концепции привода компромиссы между точностью и динамикой обработки остались в прошлом: линейные приводы обеспечивают высокое ускорение и динамику без ущерба для максимальной точности. Достаточно просторный для гибкой прецизионной 3-осевой обработки Стол с большими размерами 620 x 500 мм и грузоподъемностью до 400 кг позволяет использовать несколько зажимных устройств, а также несколько зажимных приспособлений. Особенности и основные моменты Отличная доступность и оптимальный обзор зоны обработки. Ручная загрузка деталей осуществляется спереди. Дверь выдвигается прямо в крышу станка, обеспечивая удобную загрузку краном сверху. Устройство смены инструмента с цепным магазином рассчитано на 50 инструментов в базовой версии и может быть модернизировано до 86 инструментов. Опциональный магазин со стойками вмещает до 400 дополнительных инструментов с возможностью масштабирования и может быть легко и компактно установлен на левой стороне станка. Высокая жесткость с минимальным тепловым ростом и оптимальное гашение вибрации благодаря основанию станка из серого чугуна с трехточечной системой поддержки. Отличная динамическая точность благодаря оптимизированным по весу подвижным частям из сфероидального чугуна.

---
