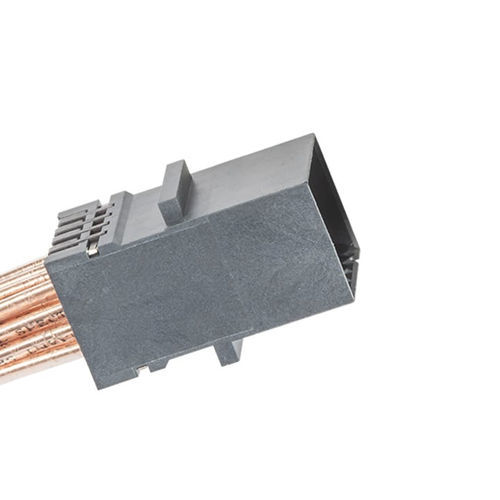

Электрический кабель для передачи данных Paladin® HD2

бронированныйпарамимногожильный

Система межсоединений Paladin® HD обеспечивает пропускную способность мирового класса — от 112 Гбит/с до 224 Гбит/с — при ведущей в отрасли плотности размещения, поддерживая до 144 дифференциальных пар, расположенных ортогонально в пределах одного RU. В системе Paladin® HD используется структура с симметричными парами, состоящая из индивидуально собранных и дискретно экранированных дифференциальных пар с революционным гибридным креплением к плате, что обеспечивает максимальную плотность и электрические характеристики. Paladin® HD поддерживает все системные архитектуры, включая топологии «бэкплейн», ортогональные, «плата-кабель» и «кабель-кабель». Уникальный соединительный интерфейс Paladin® HD обеспечивает стабильную производительность в разъединённом состоянии, что имеет решающее значение для систем следующего поколения. Лучшие в отрасли характеристики сигнальной целостности (SI), обеспечивающие скорость передачи данных 224 Гбит/с Поддерживает широкий спектр применений: для максимальной производительности допускается использование проводов размером до 26 AWG, а для максимальной плотности — от 32 AWG Исключительная плотность для максимального количества сигналов и минимизации ограничений воздушного потока Контроль импеданса при разъединении разъемов на расстоянии более 1,00 мм Обратная совместимость с Paladin® HD для прямого обновления ОСОБЕННОСТИ Характеристики сигнальной целостности мирового класса при скорости 224 Гбит/с Ведущая в отрасли плотность при скорости 224 Гбит/с Поддержка всех системных архитектур; кабели могут подключаться к другим интерфейсам со скоростью 224 Гбит/с Симметричный соединительный интерфейс Механически согласованные и электрически сбалансированные сигналы в пределах каждой дифференциальной пары Уникальный интерфейс дифференциальных пар под углом 45° Линейная передача в диапазоне до 67 ГГц Совместимость по соединению с Paladin® HD ПРЕИМУЩЕСТВА Максимальная производительность канала и дальность кабеля для высокопроизводительных и плотных приложений 144 дифференциальные пары, расположенные ортогонально в пространстве стойки 1RU, с запасом для воздушного потока
