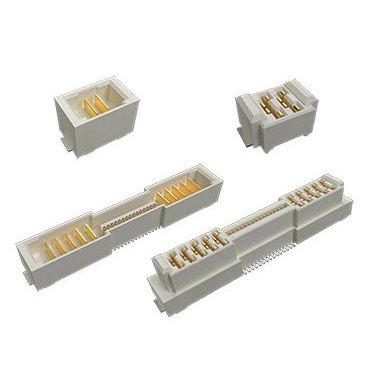

Гибридный коннектор COMBOSTAK®
плата-платаPCBмощность

гибридный коннектор
гибридный коннектор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
гибридный
Формат
плата-плата, PCB
Электрическая спецификация
мощность
Материал
среда
Сфера применения
для распределения электроэнергии
Другие характеристики
компактный, без галогенов
Первичный ток

20 A

Напряжение

100 V

Расход

12 GB/s

Описание

ГИБРИДНОЕ И СРЕДНЕМОЩНОЕ РЕШЕНИЕ ComboStak® и PowerStak® - это компактные, гибридные (сигнальные и силовые) и силовые разъемы "плата-плата". ComboStak® объединяет существующие сигнальные контакты BergStak® с шагом 0,8 мм с силовыми ножами с шагом 2,00 мм. PowerStak® - это версия только для питания. И ComboStak®, и PowerStak® обеспечивают высокую плотность сигнала и тока при широком диапазоне высоты стека. Высокая пропускная способность по току при миниатюрной форме До 20 А на силовое лезвие От 2 до 10 силовых ножей с шагом 2,0 мм От 6 до 140 сигнальных контактов с шагом 0,8 мм Надежная конструкция силовых контактов с 4 контактными площадками Скорость передачи сигнала до 12 Гбит/с Высота стека от 5 мм до 20 мм (с шагом 1,0 мм) Самовыравнивание для глухого сопряжения Соответствует требованиям USCAR-2 V2 по ударам и вибрации 2.Шаг 00 мм для системы питания Распределение питания и управление сигналами в одном разъеме Поддержка высоты стека от 5 мм до 20 мм, положения питания от 2 до 10 позиций и положения сигнала от 6 до 140 позиций Устойчивый к ударам корпус с допуском на смещение ±0,9 мм Корпус с металлическим фиксатором Выдающаяся конструкция с 4 точечными контактами Дополнительные фиксирующие штифты Высокотемпературный материал LCP Не содержит свинца, соответствует требованиям RoHS и не содержит галогенов Высокая токопроводящая способность при миниатюрной форме для экономии места и затрат Сигнальный вывод продолжает соответствовать BergStak® 0,80 мм Поддерживает широкий спектр приложений Поддерживает безопасную слепую и автоматическую сборку с экономичностью Гарантирует высокую силу удержания печатной платы Обеспечивает хорошие контактные характеристики и низкое усилие сопряжения Обеспечивает простую ручную сборку Поддерживает рабочие температуры до 125°C Соответствует требованиям по охране окружающей среды, здоровья и безопасности

---
