Поддержка производительности 112 Гбит/с PAM4

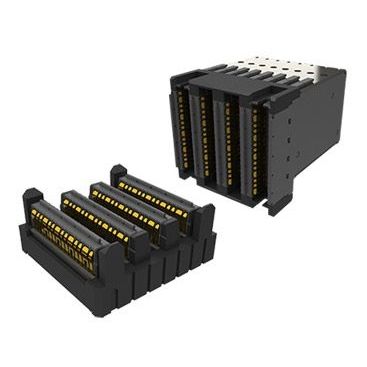

Система разъемов для объединительных плат ExaMAX2® поддерживает промышленные спецификации 112 Гбит/с PAM4. Она поддерживает совместимость сопрягаемых интерфейсов с предыдущими продуктами ExaMAX, обеспечивая гибкость в соотношении цена/производительность для разработчиков. Сопрягаемый интерфейс и конструкция разъема оптимизированы для поддержки жестких электрических и механических требований систем 112G. ExaMAX2 обеспечивает лучшие в отрасли характеристики СИ, включая RL, ILD и отражения.
Инновационный интерфейс сопряжения "луч на луч" обеспечивает улучшенные характеристики SI и исключительно низкие усилия сопряжения
100% обратная совместимость с предыдущими продуктами ExaMAX
Лучшие в отрасли характеристики RL и отражения
Отсутствие резонансов до 60 ГГц
Доступен как в версии 90 Ом, так и в версии 85 Ом
Версия с номинальным импедансом 90 Ом
Версия с номинальным импедансом 85 Ом
Интерфейс сопряжения "луч на луч
Один дополнительный сигнальный вывод на колонку
Предварительная нагрузка и защита T-образной вершины
Поддержка нескольких системных структур
Соответствует промышленным спецификациям, таким как OIF 112Gpbs PAM4 и IEEE 100Gbps PAM4
Соответствует промышленным спецификациям, таким как PCIe 6.0 и UPI3.0
Обеспечивает низкий уровень перекрестных наводок при устранении резонанса вносимых потерь
Снижает усилие сопряжения до 65% по сравнению с традиционными конструкциями с лопатками и балками
Интеграция высоко- и низкоскоростных сигналов в одном разъеме
Защита наконечника луча во время процесса спаривания
Традиционная объединительная панель, ортогональная средняя панель, ортогональная панель прямого сопряжения, копланарная панель, мезонин
---
