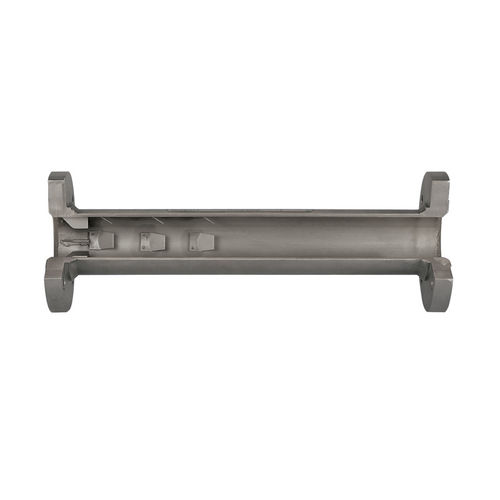

Формирователь потока для измерения расхода VORTAB® VMR

Кондиционер расхода VORTAB® VMR Meter Run обеспечивает решение проблемы низких потерь давления для устранения неравномерности профиля потока, вызванной коленами, клапанами, воздуходувками, компрессорами и другими нарушениями, которые обычно возникают при прокладке трубопроводов и воздуховодов. Конфигурация VSR Meter Run доступна для тех случаев, когда требуется длина короче, чем у VMR. Области применения Трубопроводы с недостаточными прямыми участками Стратификация температуры и давления Кондиционирование процесса для регулирующих клапанов, воздуходувок, компрессоров, горелок и другого критически важного технологического оборудования Кондиционирование потока для калибровочных и испытательных стендов Процессы, требующие повторяющихся, симметричных и безвихревых профилей скоростного потока Технические характеристики Технологические среды: Газы, жидкости и суспензии Материалы конструкции: нержавеющая сталь 316L Углеродистая сталь Хастеллой C Возможны другие материалы изготовления Размер трубы: 2 дюйма [51 мм] 3 дюйма [76 мм] 4 дюйма [102 мм] 6 дюймов [152 мм] 8 дюймов [203 мм] 10 дюймов [254 мм] 12 дюймов [305 мм] Возможны другие размеры труб Расписание труб: Расписание 40 Расписание 80 Другие виды труб в наличии Соединение труб: Подготовка под сварку Фланцевое, до 600 фунтов Мужской NPT, размер трубы до 4 дюймов Длина кондиционера потока: Для 2 дюймов: 8 диаметров трубы Для 3 дюймов и больше: 7 диаметров трубы Технологическое подключение расходомера: 0.75 дюймов, 1 дюйм или 1,25 дюйма с внутренней резьбой NPT 1.25 дюймов с наружной резьбой NPT Фланец с рельефной поверхностью ANSI 150 фунтов, 300 фунтов или 600 фунтов
