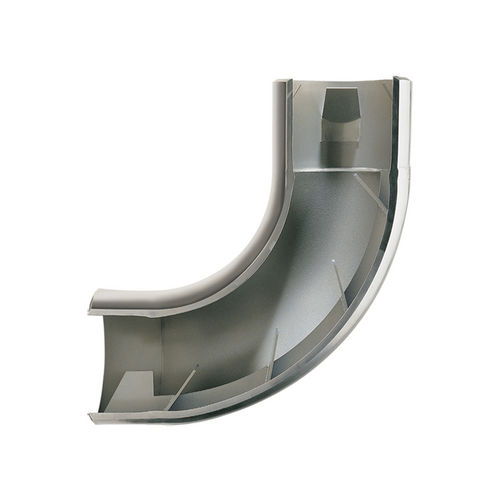

Кондиционер расхода VORTAB VEL 90° Elbow обеспечивает решение проблемы неравномерности профиля потока, вызванной коленами и другими препятствиями, которые обычно возникают перед коленом в трубопроводах и воздуховодах, с низкой потерей давления. Требуется всего 3 диаметра прямой трубы между Vorel и расходомером.
Конфигурация VEL обеспечивает полную и простую замену колена в новых и существующих трубопроводных системах.
Применение
Повышает эффективность и долговечность насоса
Трубопроводы с недостаточными прямыми участками или нарушениями в восходящем потоке
Стратификация по температуре и давлению
Кондиционирование процесса для воздуходувок, компрессоров, горелок и другого критически важного технологического оборудования
Снижение шума насоса и затрат на обслуживание
Кондиционирование потока для калибровочных и испытательных стендов
Процессы, требующие повторяющихся, симметричных и безвихревых профилей скоростного потока
Технические характеристики
Технологические среды:
Газы, жидкости и суспензии
Материалы конструкции:
нержавеющая сталь 316L
Углеродистая сталь
Хастеллой C
Возможны другие материалы изготовления
Размер трубы:
2 дюйма [51 мм]
3 дюйма [76 мм]
4 дюйма [102 мм]
6 дюймов [152 мм]
8 дюймов [203 мм]
10 дюймов [254 мм]
12 дюймов [305 мм]
Возможны другие размеры труб
Расписание труб:
Расписание 40
Расписание 80
Другие виды труб в наличии
Соединение труб:
Подготовка под сварку
Фланцевое, до 600 фунтов
Мужской NPT, размер трубы до 4 дюймов
---
