Система быстрого соединения для трактора

для трелевочного тракторадля лесовозного прицепадля гидравлического экскаватора

Обзор продукта

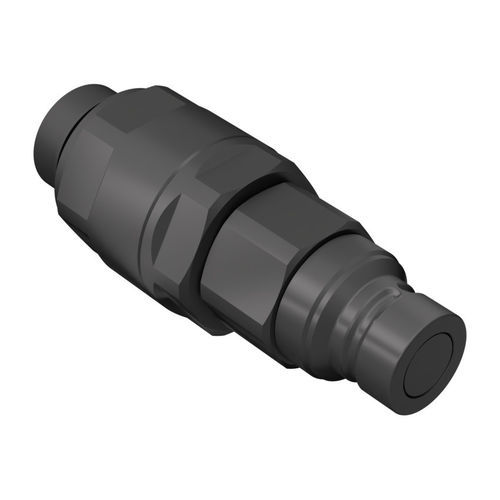

Серия SW-FF интегрирует поворотный элемент Taimi в муфту с плоской торцевой поверхностью (мужской), что позволяет муфте вращаться под давлением без повреждений. Обеспечивает быстрое подключение/отключение гидравлических контуров и снижает износ шлангов, отказы и простой по сравнению с фиксированными муфтами.

Ключевые характеристики

• Интеграция поворотного элемента Taimi в муфту с плоской торцевой поверхностью (концепция совместима с FFH / 3FFH).
• Доступные типы: SC и SD; оба совместимы с ISO 16028.
• Тип SD спроектирован для облегчения подключения при остаточном давлении (улучшенная способность по сравнению с SC).
• Предотвращает повреждения муфты при вращении под давлением.
• Доступные диаметры корпуса: 12,5 мм (1/2") и 19 мм (3/4").

Области применения

• Сельское хозяйство
• Строительная техника
• Промышленная гидравлика
• Лесозаготовки

Позиции / Варианты
Part number: SW-FF-08-SC-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 41 mm
D1: 45 mm
L1: 118.7 mm
D3: 24.5 mm
Flow Rate: 110 l/min at 0.2 MPa
Seals: NBR & PUR

Part number: SW-FF-08-SD-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 41 mm
D1: 45 mm
L1: 159.4 mm
D3: 24.5 mm
Flow Rate: 110 l/min at 0.2 MPa
Seals: NBR & PUR

Part number: SW-FF-12-SC-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 48 mm
D1: 50 mm
L1: 135 mm
D3: 29.95 mm
Flow Rate: 120 l/min at 0.2 MPa
Seals: NBR & PUR

Part number: SW-FF-12-SD-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 48 mm
D1: 50 mm
L1: 162 mm
D3: 29.95 mm
Flow Rate: 120 l/min at 0.2 MPa
Seals: NBR & PUR

Примечания

• "SC" и "SD" обозначают разные возможности подключения; "SD" облегчает подключение при остаточном давлении.
• Спецификация резьбы: ISO 11926-3 для резьбы 1 (T1).

Технические характеристики

• Материал: сталь
• Уплотнения: NBR & PUR
• Рабочая температура: -25 °C до 100 °C
• Обработка поверхности: MATE 1000 (ZnNi)
• Стандарты / совместимость: совместим с ISO 16028 (соединения с плоской торцевой поверхностью); резьба T1 в соответствии с ISO 11926-3
• Доступные размеры / диаметры корпуса: 12,5 мм (1/2"), 19 мм (3/4")
• Расходы: 110 л/мин (варианты 12,5 мм) и 120 л/мин (варианты 19 мм) при 0,2 MPa
• Типичная резьба (T1): 1-1/16"-12 UN MALE
• Разработан для вращения под давлением без повреждения муфты
• Предупреждение: продукт может подвергать воздействию химических веществ, таких как свинец или никель, которые, как известно, вызывают рак, врожденные дефекты или другие репродуктивные нарушения.
