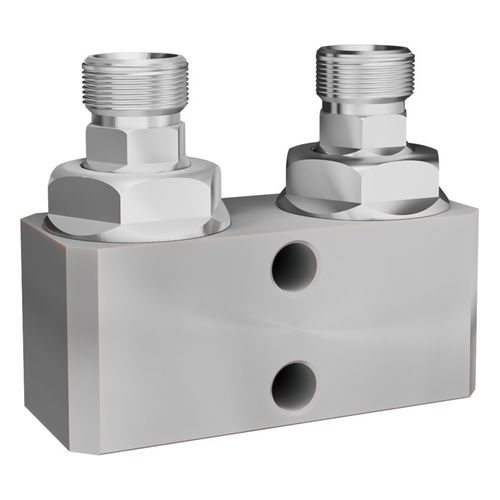

Коллектор 2 канала SM2A series

из чугунагидравлическийс картриджным клапаном

Обзор продукта
Двойные коллекторы содержат две поворотные картридж-сборки одинакового размера и могут быть соединены сваркой или болтами. Модульная конструкция обеспечивает быструю сборку индивидуальных конфигураций, фиксируемых металлическим кронштейном. Поворотные коллекторы Taimi предназначены для тяжелых гидравлических контуров и промышленной мобильной техники, где требуются компактные и обслуживаемые поворотные соединения.

Применения

• Головки харвестера
• Краны форвардера
• Приводы питательных колес
• Погрузчики бревен для грузовиков
• Крепёжные буровые установки для кровли в горнодобыче
• Алмазные буровые установки
• Другие тяжелонагруженные гидравлические применения

Доступные позиции / варианты (ключевые данные)

• SM2A-J06-501 | 10 mm | 9/16"-18 UNF MALE JIC | 9/16"-18 UNF MALE JIC | L1 92,2 mm | L2 38,1 mm | H1 38,1 mm | H2 68,8 mm | Комплект уплотнений: SZ-06-001SK-A | Уплотнения: FKM
• SM2A-J06-503 | 10 mm | 9/16"-18 UNF MALE JIC | 9/16"-18 UNF MALE JIC | L1 88,9 mm | L2 38,1 mm | H1 38,1 mm | H2 68,8 mm | Комплект уплотнений: SZ-06-001SK-A | Уплотнения: FKM
• SM2A-J08-501 | 12,5 mm | 3/4"-16 UNF MALE JIC | 3/4"-16 UNF MALE JIC | L1 95,3 mm | L2 41,3 mm | H1 41,3 mm | H2 79,4 mm | Комплект уплотнений: SZ-08-001SK-A | Уплотнения: FKM
• SM2A-P08-501 | 12,5 mm | 60° 1/2 BSPP MALE 60° CONE | 60° 1/2 BSPP MALE 60° CONE | L1 95,3 mm | L2 41,3 mm | H1 41,3 mm | H2 76,5 mm | Комплект уплотнений: SZ-08-001SK-A | Уплотнения: FKM
• SM2A-J10-501 | 16 mm | 7/8"-14 UNF MALE JIC | 7/8"-14 UNF MALE JIC | L1 114,3 mm | L2 47,8 mm | H1 47,8 mm | H2 89,4 mm | Комплект уплотнений: SZ-10-001SK-A | Уплотнения: FKM
• SM2A-J12-501 | 19 mm | 1-1/16"-12 UN MALE JIC | 1-1/16"-12 UN MALE JIC | L1 120,7 mm | L2 50,8 mm | H1 50,8 mm | H2 100,1 mm | Комплект уплотнений: SZ-12-001SK-A | Уплотнения: FKM
• SM2A-P12-501 | 19 mm | G 3/4" 60° CONE MALE THREAD | G 3/4" 60° CONE MALE THREAD | L1 120,7 mm | L2 50,8 mm | H1 50,8 mm | H2 96,5 mm | Комплект уплотнений: SZ-12-001SK-A | Уплотнения: FKM
• SM2A-J1612-501 | 25 mm | 1-5/16"-12 UN MALE JIC (T1) / 1-1/16"-12 UN MALE JIC (T2) | 1-1/16"-12 UN MALE JIC | L1 120,7 mm | L2 57,2 mm | H1 57,2 mm | H2 115,9 mm | Комплекты уплотнений: SZ-16-001SK-A и SZ-12-001SK-A | Уплотнения: FKM
• SM2A-J16-501 | 25 mm | 1-5/16"-12 UN MALE JIC | 1-5/16"-12 UN MALE JIC | L1 127,0 mm | L2 57,2 mm | H1 57,2 mm | H2 116,1 mm | Комплект уплотнений: SZ-16-001SK-A | Уплотнения: FKM
• SM2A-P16-501 | 25 mm | G 1" 60° CONE MALE THREAD | G 1" 60° CONE MALE THREAD | L1 127,0 mm | L2 57,2 mm | H1 57,2 mm | H2 113,5 mm | Комплект уплотнений: SZ-16-001SK-A | Уплотнения: FKM
• SM2A-J20-501 | 31,5 mm | 1-5/8"-12 UN MALE JIC | 1-5/8"-12 UN MALE JIC | L1 155,4 mm | L2 69,9 mm | H1 69,9 mm | H2 134,6 mm | Комплект уплотнений: SZ-20-001SK-A | Уплотнения: FKM
• SM2A-P20-501 | 31,5 mm | G 1 1/4" 60° CONE MALE THREAD | G 1 1/4" 60° CONE MALE THREAD | L1 150,4 mm | L2 70,0 mm | H1 70,0 mm | H2 127,2 mm | Комплект уплотнений: SZ-20-001SK-A | Уплотнения: FKM

Примечания по вариантам

• Резьбы соответствуют обозначениям JIC / BSPP / ISO 8434-2 / ISO 8434-6, указанным выше.
• Материал уплотнений для перечисленных вариантов: FKM.

Технические характеристики

• Материал: чугун и сталь
• Уплотнения: FKM
• Поверхностная обработка: CrIII
• Давление рабочее / разрывное по размеру dash (смотрите спецификации производителя): Dash 06 → 10 mm; Dash 08 → 12,5 mm; Dash 10 → 16 mm; Dash 12 → 19 mm; Dash 16 → 25 mm; Dash 20 → 31,5 mm
• Крепежные отверстия для установки: расположение по горизонтали (предусмотрена возможность крепления к коллектору)
• Типичное применение: гидравлические схемы тяжелой техники (см. «Применения»)
• Предупреждение: изделие может содержать материалы (например, свинец или никель), подпадающие под требования по предупреждениям в некоторых юрисдикциях.
