Роликовый цилиндрический подшипник 2.2 series

радиальныйиз эластомеракомбинированный

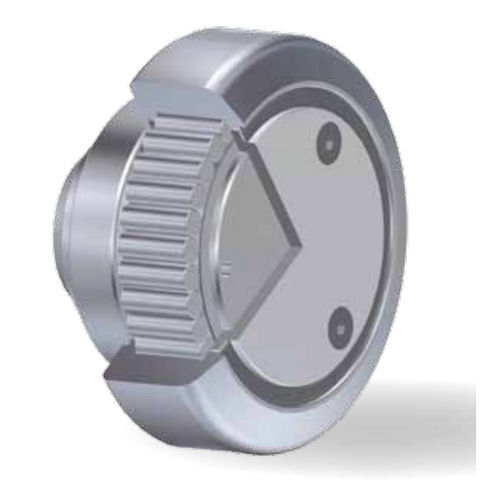

На чертеже показаны детали регулируемого комбинированного подшипника FARO с эксцентриковым пальцем. Наиболее важными характеристиками являются: 1. Эксцентриковый штифт с прямой накаткой на концах для предотвращения его вращения 2. Величина эксцентрика составляет от 0,75 мм до 2,5 мм в зависимости от размера подшипника. В таблице приведены минимальные и максимальные значения размера "h" (ширина подшипника): 10 промежуточных ступеней включены в этот диапазон 3. Система уплотнения обоих подшипников выполнена с помощью резиновых уплотнений, которые обеспечивают "долговечную" смазку. Регулировка подшипников производится следующими простыми операциями: - Демонтаж передней шайбы (нет необходимости демонтировать уплотнения или извлекать болт из вала) - Вытаскивание, вращение и вставка эксцентрикового пальца и бокового направляющего ролика - Сборка на передней шайбе. По запросу могут быть поставлены специальные подшипники с размерами, отличающимися от указанных
