Сборник с крюками

для электрических транспортных средств

Обзор

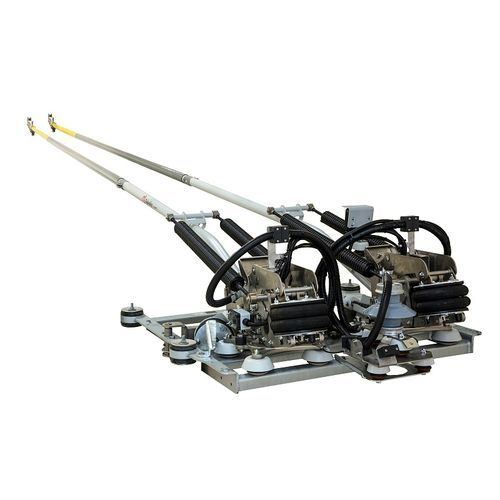

Токосъёмники для троллейбусов / e-bus обеспечивают контакт с контактной сетью для питания тяги или зарядки аккумуляторов в движении. Предназначены для городского электротранспорта и совместимы с различными системами контактной сети и типами подвижного состава.

Конструкция
Система состоит из пары токосъёмников, фиксирующих крюков и лебёдок. Фиксирующие крюки установлены на задней части крыши и служат для блокировки токосъёмника в опущенном положении. Лебёдки, смонтированные на задней стенке, обеспечивают ручное опускание и фиксацию стойки.

Полуавтоматический
Полуавтоматическая версия включает электро-пневматический блок управления с пневматическими опускающими и центрирующими гофрами, что позволяет эксплуатировать систему на автомобилях с вспомогательным приводом (аккумуляторы или дизель) для движения вне контактной сети.

Ручной
Экономичная версия с ручным опусканием при помощи тросов. Эта версия не включает электро-пневматический блок управления и подходит для простых применений или модернизаций.

Преимущества для вас

• Поддержка экологичной городской мобильности и зарядки в движении
• Десятилетия опыта в проектировании пантографов/токосъёмников
• Модульные опции для различных архитектур подвижного состава
• Низкие эксплуатационные и жизненные затраты
• Высокопрочные композитные стойки для долгого срока службы
• Более 2 000 поставленных единиц по всему миру
• Решение «plug-in» для быстрой поставки и монтажа
• Пневматический или электрический привод по запросу
• Совместимость со всеми распространёнными типами троллейбусов
• Программное обеспечение управления с Ethernet и диагностикой
• Опции:
  • Тормоза
  • Защитные перила для стойки
  • LED‑освещение, камера
  • Различные головки токосъёмника и карбоновые вставки
  • Различные длины стоек

Основные параметры
Номинальный ток: 400 A (или по запросу)
Номинальное напряжение: 750 V
Расстояние до контактной проволоки: 600, 700 mm
Форма стойки: прямая / с углом
Температурный диапазон: -40°C ÷ +50°C
Макс. угол поворота токосъёмника: ±55°
Высота в опущенном положении: 550 mm
Минимальная рабочая высота: 850 mm
Максимальная рабочая высота: 4 000 mm
Рабочее давление: 100 N ±10 N
Макс. скорость вперед: 75 km/h
Макс. скорость назад: 5 km/h
Разрядник: Рабочее напряжение 1 kV; Номинальное напряжение 1,2 kV; Номинальный ток разряда 10 kA; Импульсный ток (4/10) 100 kA
Сечение соединительного кабеля: 70 mm² (или по запросу)
Вес: 260–280 kg (полуавтомат); 190 kg (ручной)

Технические характеристики

• Номинальный ток: 400 A (или по запросу)
• Номинальное напряжение: 750 V
• Расстояние до контактной проволоки: 600 mm, 700 mm
• Форма стойки: прямая или с углом
• Диапазон рабочих температур: -40°C до +50°C
• Угол поворота токосъёмника: ±55°
• Высота (опущена): 550 mm
• Минимальная рабочая высота: 850 mm
• Максимальная рабочая высота: 4 000 mm
• Рабочее давление: 100 N ±10 N
• Макс. скорость вперед: 75 km/h
• Макс. скорость назад: 5 km/h
• Разрядник: Раб. напр. 1 kV; Ном. напр. 1.2 kV; Ток разряда 10 kA; Импульс (4/10) 100 kA
• Сечение кабеля: 70 mm² (или по запросу)
• Вес: 260–280 kg (полуавтомат), 190 kg (ручной)
