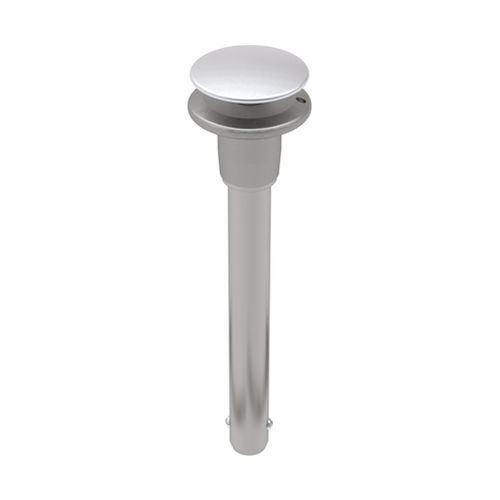

Шариковый шпиндель с кнопкой DCCS series

Эти быстроразъемные штифты с принудительной блокировкой находят широкое применение в крепеже, локализации и выравнивании. Штифты не разблокируются до тех пор, пока не будет нажата кнопка на рукоятке. После нажатия кнопки шарики втягиваются в хвостовик, позволяя вставить или извлечь штифт в отверстие или из него. Хвостовики изготовлены из нержавеющей стали серии 300. Нержавеющую сталь серии 300 не рекомендуется использовать в тех случаях, когда на нее действуют силы сдвига. Купольные приводы и рукоятки изготовлены из нержавеющей стали 303. Большая эргономичная кнопка купольного привода облегчает установку и снятие. Штифты с другой длиной рукоятки доступны по специальным заказам. Диаметр номинальный: 1/4 дюйма. Диаметр максимальный: .2485 дюйма. Диаметр вала - мин: .2470 дюйм. Длина рукоятки: .50 дюймов. Ширина по шарикам: .289 дюймов. Длина до вершины шариков: .290 дюймов. Высота головки: 1,00 дюйма. Диаметр основания рукоятки: .47 дюйма. Высота основания ручки: .63 дюйма. Диаметр кнопки: .75 дюйма. Диаметр ручки - обода: .81 дюйм.
