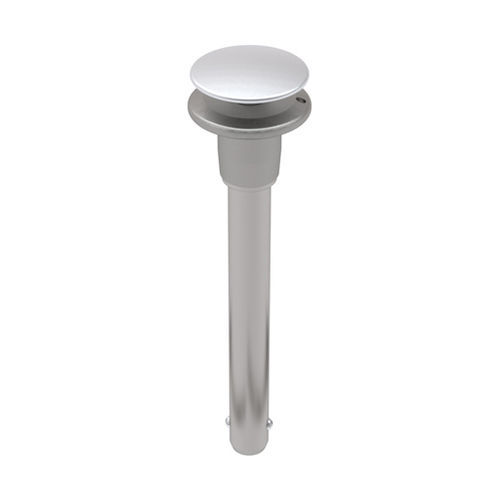

Шариковый шпиндель с кнопкой DCCH series

из нержавеющей стали

Эти быстроразъемные штифты с принудительной блокировкой находят широкое применение в крепеже, локализации и выравнивании. Штифты не разблокируются до тех пор, пока не будет нажата кнопка на рукоятке. После нажатия кнопки шарики втягиваются в хвостовик, позволяя вставить или извлечь штифт в отверстие или из него. Хвостовики изготовлены из нержавеющей стали 17-4. Купольные приводы и рукоятки изготовлены из нержавеющей стали 303. Большая эргономичная кнопка купольного привода облегчает установку и извлечение. Штифты с другой длиной захвата доступны по специальным заказам. Диаметр номинальный: 3/16 дюйма. Диаметр максимальный: .1885 дюйма. Диаметр вала - мин: .1870 дюйм. Длина рукоятки: .50 in. Ширина у шариков: .220 дюймов. Длина до вершины шариков: .260 дюймов. Высота головки: 1,00 дюйма. Диаметр основания рукоятки: .47 дюйма. Высота основания рукоятки: .63 дюйма. Диаметр кнопки: .75 дюйма. Диаметр ручки - обода: .81 дюйм.
