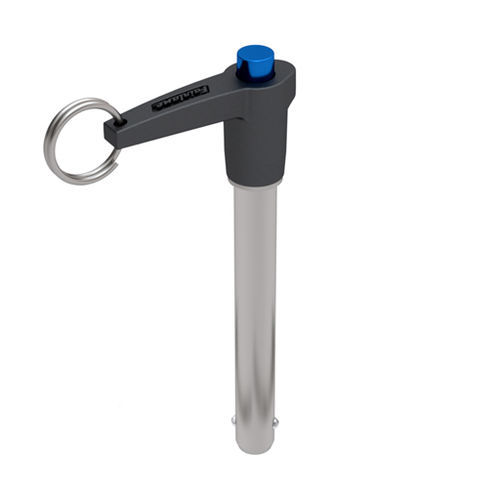

Шариковый шпиндель с рукояткой в форме L LACS series

с кнопкойс подъемным кольцомиз нержавеющей стали

Эти быстроразъемные штифты с принудительной блокировкой находят широкое применение в крепеже, позиционировании и выравнивании. Штифты не разблокируются до тех пор, пока не будет нажата кнопка на рукоятке. После нажатия кнопки шарики втягиваются в хвостовик, позволяя вставить или извлечь штифт в отверстие или из него. Хвостовики изготовлены из нержавеющей стали серии 300. Нержавеющую сталь серии 300 не рекомендуется использовать в тех случаях, когда требуется усилие на сдвиг. Рукоятки изготовлены из литого под давлением алюминия 380 и анодированы в черный цвет. Штифты поставляются с разъемным кольцом из нержавеющей стали для крепления кабельной сборки. Штифты с другой длиной рукоятки поставляются по специальным заказам. Номинальный диаметр: 1/4 дюйма. Диаметр вала - макс: 0,2485 дюйма. Диаметр вала - мин: 0.247 дюймов. Длина рукоятки: 0,5 дюйма. Ширина по шарикам: 0.289 дюймов. Длина до вершины шаров: 0.29 дюймов. Высота головки: 1,21 дюйма. Диаметр основания рукоятки: 0.47 дюймов. Высота основания рукоятки: 0.76 дюймов. Диаметр кнопки: 0.23 дюйма. Длина рукоятки: 1.84 дюйма.
