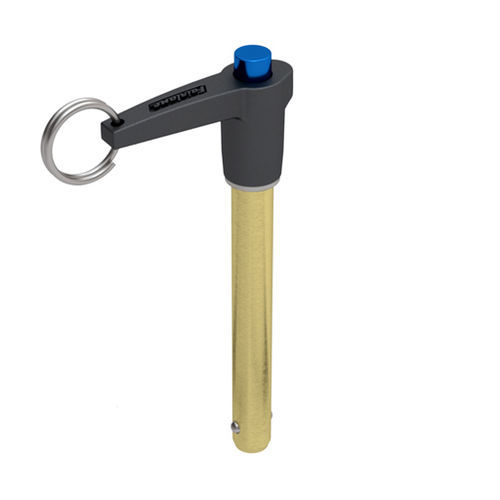

Шариковый шпиндель с кнопкой MLAAS series

с рукояткой в форме Lс подъемным кольцом

Эти быстроразъемные штифты с принудительной блокировкой находят широкое применение в крепеже, позиционировании и выравнивании. Штифты не разблокируются до тех пор, пока не будет нажата кнопка на рукоятке. После нажатия кнопки шарики втягиваются в хвостовик, позволяя вставить или извлечь штифт в отверстие или из него. Хвостовики изготовлены из стали 4130 с цинковым покрытием. Рукоятки для перечисленных ниже штифтов изготовлены из алюминиевого литья 380 с черным покрытием E Coat или анодированным покрытием. Штифты поставляются с разъемным кольцом из нержавеющей стали для крепления кабельной сборки. Для конкретных условий применения возможны заказные модификации данной серии изделий. Соответствует требованиям RoHS. Номинальный диаметр: 5 мм. Диаметр вала - макс: 4,96 мм. Диаметр вала - мин: 4.92 мм. Длина рукоятки: 10 мм. Ширина по шарикам: 5.54 мм. Длина до вершины шаров: 6 мм. Высота рукоятки: 30.7 мм. Диаметр основания рукоятки: 11.9 мм. Высота основания рукоятки: 19.3 мм. Диаметр кнопки: 5.8 мм. Диаметр ручки - обода: 46,7 мм.
