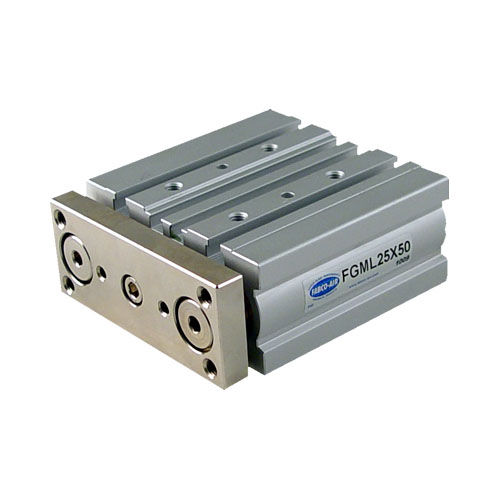

Пневматический цилиндр FGM
с управляемым штоком поршняс магнитным поршнемдвойного действия

пневматический цилиндр
пневматический цилиндр
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
пневматический
Технология
с магнитным поршнем, с управляемым штоком поршня
Конфигурация
двойного действия
Применение
для автомобилестроения, для сварочных работ, для электронной промышленности, для полупроводниковой промышленности
Другие характеристики
компактный, сверхточный, для высоких нагрузок, для позиционирования, изгиба
Ход

МИН.: 10 mm
(0,394 in)

МАКС.: 100 mm
(3,937 in)

Отверстие

МИН.: 12 mm
(0,47 in)

МАКС.: 63 mm
(2,48 in)

Давление

150 psi

Описание

Исключительная мощность и нагрузочная способность в компактном корпусе Цилиндры управляемого перемещения серии FGM отличаются расширенным диапазоном мощности и эффективной грузоподъемностью. Эти компактные устройства имеют сдвоенную конструкцию направляющего вала для обеспечения точного позиционирования без вращения. Заказчики могут выбрать между цилиндрами FGMM на шарикоподшипниках и FGML на подшипниках со спеченной бронзовой втулкой. Оба цилиндра поставляются с различными размерами отверстий, а модель FGMM предлагает два дополнительных диаметра отверстий для применения в небольших системах. Также доступны версии с регулируемым увеличенным ходом. Основные технические характеристики Характеристики - Магнитный поршень стандартен для всех размеров - Невращающаяся конструкция для точного позиционирования - Компактная конструкция - Расширенный диапазон мощности -Хорошая грузоподъемность - Отверстия для дюбелей на каждой монтажной поверхности. -Легко регулируемые датчики устанавливаются в линейные пазы в корпусе Технические преимущества - Магнитные поршни являются стандартным оборудованием для всех приводов. -Конструкция сдвоенного направляющего вала обеспечивает повышенную мощность и грузоподъемность. - Отверстия под штифты на каждой монтажной поверхности обеспечивают выбор из четырех монтажных позиций. - Невращающаяся конструкция обеспечивает точность позиционирования. - Управляемые подруливающие устройства FGMM и FGML взаимозаменяемы с моделями других производителей. ПРИМЕРЫ ПРИМЕНЕНИЯ - Упаковочное оборудование - Гибочное оборудование - Нанесение этикеток - Крепление сварных швов

---
