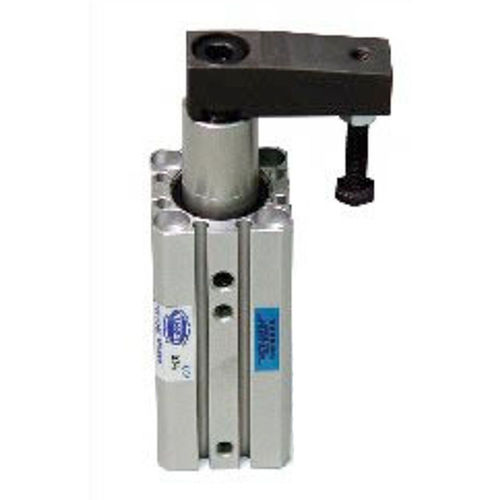

Пневматическая зажим SC

поворотнаякомпактнаяиз алюминия

Компактные цилиндры, обеспечивающие безопасность заготовок Поворотные зажимы SC, FML и FHL имеют пневматический или гидравлический привод, в зависимости от серии, и несколько типов действия. Прочные поворотные зажимы двойного действия серии SC оснащены стандартным магнитным поршнем для определения положения, а также функциями защиты заготовок. Зажимной рычаг серии SC имеет встроенный регулировочный болт, в то время как зажимы серий FML и FMH могут иметь как односторонний, так и двусторонний зажимной рычаг. Зажимной рычаг выдвигается по прямой линии в сторону от заготовки, обеспечивая достаточно места для загрузки или выгрузки детали. Кронштейн может поворачиваться на 90 градусов до полного выдвижения, а при втягивании поворачивается на 90 градусов. Клиенты могут выбрать модель с кодом R для вращения по часовой стрелке и модель с кодом L для вращения против часовой стрелки. Когда рычаг зажима располагается над деталью, он движется по прямой траектории, чтобы приложить усилие зажима. Поворотные зажимы серии SC работают на сжатом воздухе или гидравлической жидкости на нефтяной основе, серия FML использует сжатый воздух, а серия FHL является гидравлической моделью. Основные технические характеристики - Теоретическая мощность до 483 фунтов, выдвижение, с 20-миллиметровым поршневым штоком и 63-миллиметровым отверстием при давлении 100 фунтов на кв. дюйм - Магнитный, стандартный поршень из алюминиевого сплава - Зажимной рычаг с регулировочным болтом - Четыре шляпки на концах штока для позиционирования зажимного рычага - Корпус из алюминиевого сплава с твердым анодированным покрытием - Шток поршня из углеродистой стали с твердым хромированным покрытием - Уплотнение бампера и поршня из Buna-N
