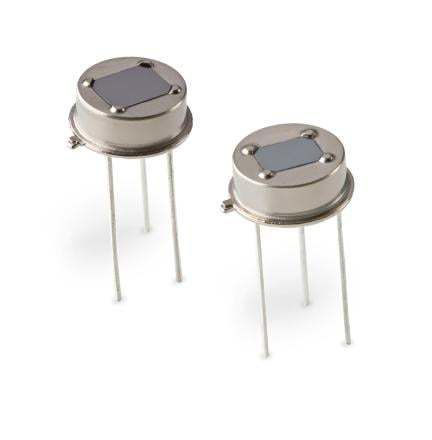

Пироэлектрический датчик движения PYD 1384

высокая чувствительность

Номер детали
PART/ PYD 1384 (LHi 874); PYD 1394 (LHi 944)

Обзор продукта
Серия пироэлектрических детекторов Excelitas PYD 1384 (замена LHi 874) / PYD 1394 (замена LHi 944) представляет собой низкопрофильный вариант стандартных аналоговых детекторов PYD 1388/PYD 1398. Низкопрофильные пироэлектрические детекторы с двумя элементами имеют два чувствительных элемента, соединённых в противоположной последовательности, и FET в цепи source-follower, заключённые в низкопрофильный металлический корпус TO-39 с оптическим окном.

Детали
Оба низкопрофильных детектора с двумя элементами оснащены двумя чувствительными элементами в противоположной последовательной связи и цепью source-follower. PYD 1384 представляет собой стандартную базовую модель серии низкопрофильных детекторов. PYD 1394 оснащён большим окном, обеспечивающим более широкое поле зрения. Дополнительный резистор стока и выходной конденсатор дополнительно снижают влияние электромагнитных помех для приложений, чувствительных к EMI. Идеальны для обнаружения движения: их низкопрофильная конструкция позволяет компактно интегрировать два датчика, обеспечивая поле зрения 180°.

Характеристики / технические спецификации

• Чувствительность (Responsivity): 4.2 kV/W (типично)
• Шум: 20 µVpp (типично) / 50 µVpp (макс)
• Требования к питанию: 2.0–10 V
• Корпус с оптическим окном: TO-39
• PYD 1384, Поле зрения (гориз/верт): 95°/87°
• PYD 1394, Поле зрения (гориз/верт): 110°/110°
