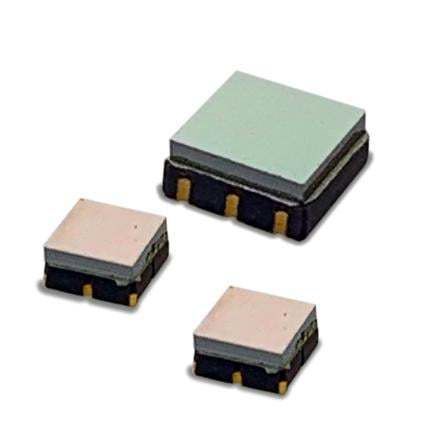

Датчик температуры с термопарой TPiS 1S series

SMDцифровойдля измерения температуры поверхности

Обзор
Серии DigiPile™ TPiS 1S 1051 и TPiS 1S 1252 от Excelitas — это компактные цифровые термопильные датчики в SMD-корпусе, объединяющие термопильный детектор с внутренним АЦП для получения усиленного 17-битного цифрового выхода и внутренней температурной опоры.

Детали продукта
Обе модели используют конструкцию ISOthermal от Excelitas для повышения стабильности сигнала и снижения температурного дрейфа. В цифровом потоке сначала передаётся сигнал термопилы, затем сигнал внутренней опорной диоды для точной температурной компенсации. TPiS 1S 1051 сочетает в себе самый маленький термопильный чип и самый компактный SMD-корпус, а TPiS 1S 1252 обеспечивает повышенную чувствительность в немного большем интегрированном корпусе. Цифровая обработка снижает влияние электрических помех и упрощает интеграцию в встраиваемые системы.

Функции

• Цифровой выход термопилы 17 бит (Tobj)
• Внутренний выход окружающей температуры 14 бит (Tamb)
• Встроенный АЦП и внутренняя опорная диодная температура
• Низкое напряжение питания (от 2,4 В)
• Низкое энергопотребление, подходит для устройств на батарейном питании
• Компактный SMD-корпус с оптическим окном (3×3 мм)

Применения

• Бесконтактные измерения температуры и мониторинг
• Интеграция в промышленные и лабораторные термометрические системы

Характеристики / Технические данные

• Напряжение питания: 2,4–3,6 В
• Чувствительность S100: ≈280 counts/K
• Шум: ≈8 counts/K
• Временная постоянная: ≈15 мс
• Корпус с оптическим окном: SMD 3×3 мм
• Угол зрения: 120°
