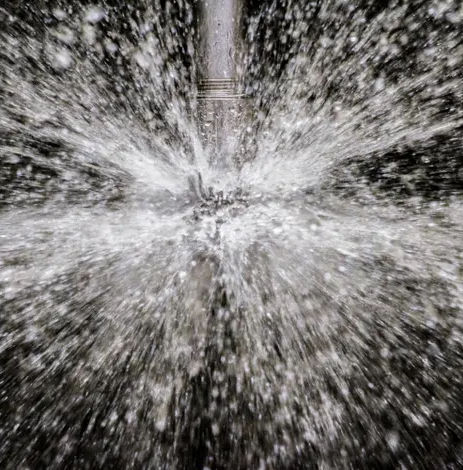

Форсунка для резервуара Model 6193685 HydroClaw® (HC)

для жидкостейдля распылениядля очистки

Описание
FDA-совместимая, стойкая к засорению статическая форсунка для очистки резервуаров HydroClaw® (HC) обеспечивает равномерное 360° распыление и пропускает частицы до 1/4" (6,4 мм). Разработана для компактных монтажных отверстий, доступна с резьбовым или клипсовым трубным подключением, обеспечивает высокий расход при низком давлении для CIP-операций.

Применение

• Эффективно и рационально очищает:
• Ферментационные емкости
• Резервуары для подкрашенной/ясной пивной продукции и варочные котлы
• Бочки, контейнеры и барабаны

Преимущества

• Большой свободный проход (до 1/4") для снижения засоров
• Подходит для рециркулирующих моющих растворов
• Изготовлена из коррозионно-стойкой нержавеющей стали 316L, соответствующей требованиям FDA

Материалы

• 316L нержавеющая сталь (соответствует FDA)

Принцип работы
Статические форсунки не имеют движущихся частей. Геометрия HydroClaw® обеспечивает значительный свободный проход и генерирует мощные струи, которые с помощью дефлекторных чаш распределяются в равномерный 360° распыл, обеспечивая эффективное полоскание при слабых и умеренных загрязнениях.

Размеры и характеристики (имперская система)
Угол распыла: 360°
Модели: 6193685, 6193688, 6195965
Варианты подключения: 3/4 FNPT; 1" Tube Clip-on; 1-1/2" Tube Clip-on
A: 2.38" (все модели)
B: 3.59" (6193685), 3.59" (6193688), 4.00" (6195965)
D: (6193685: n/a), 0.75" (6193688), 0.75" (6195965)
E: (6193685: n/a), 0.16" (6193688), 0.16" (6195965)
F: (6193685: n/a), 1.00" (6193688), 1.50" (6195965)
G (Свободный проход): 0.25" (все модели)
Вес: 15 oz (6193685), 14 oz (6193688), 18 oz (6195965)
Диаметр покрытия @ 30 psi: 8' (прибл.)

Производительность (имперская - Расход GPM)
При 25 psi: 6193685 = 33.4 GPM; 6193688 = 35.7 GPM; 6195965 = 35.7 GPM
При 30 psi: 6193685 = 36.6 GPM; 6193688 = 38.9 GPM; 6195965 = 38.9 GPM
При 35 psi: 6193685 = 39.5 GPM; 6193688 = 42.0 GPM; 6195965 = 42.0 GPM
При 40 psi: 6193685 = 42.0 GPM; 6193688 = 44.8 GPM; 6195965 = 44.8 GPM

Размеры и характеристики (метрическая система)
A: 60.5 mm (все модели)
B: 91.2 mm (6193685), 91.2 mm (6193688), 102 mm (6195965)
D: (6193685: n/a), 19.1 mm (6193688), 19.1 mm (6195965)
E: (6193685: n/a), 4.1 mm (6193688), 4.1 mm (6195965)
F: (6193685: n/a), 25.4 mm (6193688), 38.1 mm (6195965)
G (Свободный проход): 6.4 mm (все модели)
Вес: 416 g (6193685), 391 g (6193688), 504 g (6195965)
Диаметр покрытия @ 2 BAR: 2.4 m (прибл.)

Производительность (метрическая - Расход LPM)
При 1.5 BAR: 6193685 = 119 LPM; 6193688 = 125 LPM; 6195965 = 125 LPM
При 2.0 BAR: 6193685 = 136 LPM; 6193688 = 145 LPM; 6195965 = 145 LPM
При 2.5 BAR: 6193685 = 152 LPM; 6193688 = 161 LPM; 6195965 = 161 LPM
При 3.0 BAR: 6193685 = 166 LPM; 6193688 = 176 LPM; 6195965 = 176 LPM

Технические характеристики

• Brand: BETE
• Commercial name: HydroClaw® (HC)
• Product SKU (site): P6193685
• Material: 316L Stainless Steel (FDA-compliant)
• Spray angle: 360°
• Maximum particle passage: up to 1/4" (6.4 mm) free passage
• Inlet connection options: 3/4 FNPT; 1" Tube Clip-on; 1-1/2" Tube Clip-on
• Design: stationary/static nozzle (no moving parts)
• Suitable for recirculated cleaning fluids
• Coverage diameter: ~8' at 30 psi (~2.4 m at 2 BAR)
• Representative flow rates: see Dimensions & Performance section above (imperial and metric)
• Available site models: 6193685, 6193688, 6195965
