Форсунка для мелкого разбрызгивания Model 6109975 MicroWhirl® (MW)

для жидкостейувлажнениядля атомизации

Описание
Сопла BETE MicroWhirl® (MW) обеспечивают тонкое распыление и образование тумана за счёт безштифтовой вихревой конструкции, гарантируя стабильную атомизацию и отсутствие подтеков. В комплекте стандартный фильтр из полипропилена 70 µm; опция — фильтр 200 mesh из 316 нержавеющей стали. Минимальное рабочее давление: 100 PSI (7 BAR).

Принцип работы
Сопло преобразует давление жидкости в кинетическую энергию внутри вихревой камеры. Центробежные силы разрушают жидкость на очень мелкие капли: при низком давлении образуется тонкий туман, при высоком — более плотный. Вихревое исполнение повышает надёжность по сравнению с импинджмент- и воздушно‑распылительными конструкциями.

Применение

• Увлажнение
• Увлажнение поверхностей
• Охлаждение процессов
• Подавление пыли
• Контроль запахов
• Удаление NOx / обработка дымовых газов
• Испарение и испарительное охлаждение

Преимущества

• Постоянная тонкая атомизация в широком диапазоне давлений
• Прочная конструкция без штифтов снижает риск засорения
• Отсутствие подтеков при работе
• Стандартный фильтр 70 µm полипропилен; опция 200‑mesh 316 SS для агрессивных сред
• Отверстие для предохранительного троса для фиксации сопла

Материалы
316 нержавеющая сталь (корпус и смачиваемые детали серии MW).

Габариты и характеристики (модели 1/8 NPT)
Модели: P6094622 | P6109975 | P6149734
Подсоединение: 1/8 NPT (для всех перечисленных моделей)

K‑фактор (GPM): P6094622 = 0.00085; P6109975 = 0.00275; P6149734 = 0.00693

Примеры расхода для P6094622 — GPM: 100 PSI = 0.009; 300 PSI = 0.015; 600 PSI = 0.021; 1000 PSI = 0.027; 1500 PSI = 0.033; 2000 PSI = 0.038; 2500 PSI = 0.043; 3000 PSI = 0.047

Примеры расхода для P6094622 — LPM: 7 BAR = 0.032; 20 BAR = 0.055; 40 BAR = 0.077; 70 BAR = 0.102; 100 BAR = 0.122; 140 BAR = 0.145; 170 BAR = 0.160; 200 BAR = 0.173

Вес: P6094622 ≈ 0.025 oz (≈ 7.09 g).

Примечания

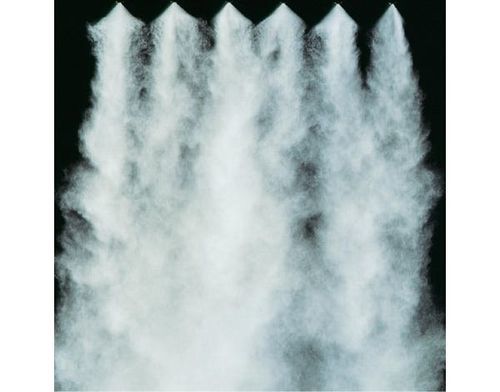

Форма распыла и время нахождения капель в воздухе зависят от рабочего давления: низкое давление способствует тонкому туману (более длительное пребывание в воздухе), высокое давление — образованию более плотного тумана. Поведение частиц зависит от движения воздуха в помещении.

Технические характеристики

• Коммерческое наименование: MicroWhirl® (MW)
• Код / модель: P6094622 (прочие: P6109975, P6149734)
• Минимальное рабочее давление: 100 PSI (7 BAR)
• Подсоединение: 1/8 NPT
• В комплекте фильтр: 70 µm полипропилен (стандарт)
• Опциональный фильтр: 200‑mesh 316 нержавеющая сталь
• Защитная функция: отверстие для предохранительного троса доступно
• Материал: 316 нержавеющая сталь (смачиваемые части)
• K‑фактор (GPM) для P6094622: 0.00085
• Примеры расхода для P6094622: 100 PSI = 0.009 GPM (0.032 LPM); 300 PSI = 0.015 GPM (0.055 LPM); 1000 PSI = 0.027 GPM (0.102 LPM)
• Вес: ~0.025 oz (≈ 7.09 g)
