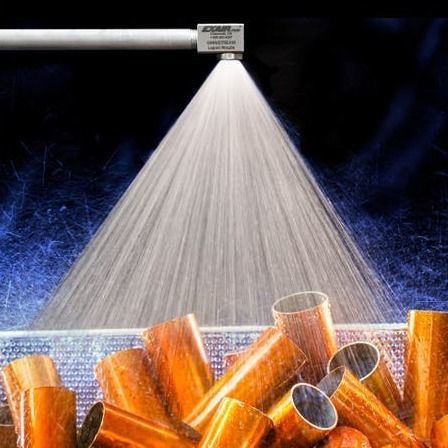

Форсунка для атомизации Model FL1010SS

для жидкостейс полным конусомиз нержавеющей стали

Обзор
Форсунки OmniStream™ 1/4 NPT от EXAIR формируют равномерное распыление полного конуса. Безлопастная конструкция с широкими внутренними каналами снижает риск засорения и подходит для жидкостей с твердыми частицами. Компактный корпус под прямым углом, рабочее давление до 250 PSI. Частое применение с водой, ополаскивающими средствами, моющими средствами, химикатами, пестицидами и гербицидами. Расход регулируется давлением жидкости.

Применения

• Охлаждение
• Покрытие
• Закалка
• Подавление пыли
• Мойка и ополаскивание
• Разрушение пены
• Распыление суспензий
• Санитарная обработка и обезжиривание
• Смазка

Преимущества

• Высокие расходные характеристики
• Увеличение покрытия поверхности за счет полного конуса
• Большее количество жидкости на цели
• Полностью выполнены из нержавеющей стали Типа 303
• Компактная конструкция под прямым углом, универсальная установка

Материалы
Изготовлены из нержавеющей стали Тип 303. Максимальная рекомендуемая температура эксплуатации: 800°F (426°C).

Принцип работы
Жидкость подается в корпус форсунки и образует вихрь в камере. Вихрь и точно обработанное отверстие нарушают поверхностное натяжение, создавая равномерную полноконусную струю с контролируемым углом и распределением капель.

Размеры распыла — полноконусный профиль (выборочные данные)
OmniStream Cone (модели 1/4 NPT) — ширины A / B / C по модели и давлению:
FL1008SS — 7 PSI: A 5.7 in / B 8.6 in / C 14.3 in; 20 PSI: A 7.4 in / B 11.0 in / C 18.4 in; 60 PSI: A 8.4 in / B 12.6 in / C 21.0 in
FL1010SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in
FL1011SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in

Примечания
Компактный корпус под прямым углом. Безлопастная конструкция уменьшает засорение и подходит для жидкостей с твердыми частицами.

Технические характеристики

• Коммерческое название: OmniStream™ Cone
• Семейство моделей / примеры: FL1008SS, FL1010SS, FL1011SS
• Артикул продукта (основной на странице): PFL1008SS
• Подключение: 1/4 NPT
• Макс. рекомендуемое давление жидкости: до 250 PSI
• Материалы: нержавеющая сталь Тип 303
• Макс. рабочая температура: 800°F (426°C)
• Конструкция: вихревая камера без лопастей, обеспечивающая равномерный круглый полноконусный рисунок; корпус под прямым углом
• Вместимость (по моделям): FL1008SS = 8; FL1010SS = 10; FL1011SS = 11
• Макс. свободный проход (размеры отверстий): FL1008SS = 0.109 in; FL1010SS = 0.125 in; FL1011SS = 0.144 in
• Расход (GPM / LPM) по модели и давлению (выборочные значения):
  3 PSI — FL1008SS: 0.50 GPM / 1.89 LPM; FL1010SS: 0.48 GPM / 1.82 LPM; FL1011SS: 0.62 GPM / 2.35 LPM
  5 PSI — FL1008SS: 0.60 GPM / 2.27 LPM; FL1010SS: 0.67 GPM / 2.54 LPM; FL1011SS: 0.85 GPM / 3.22 LPM
  7 PSI — FL1008SS: 0.70 GPM / 2.65 LPM; FL1010SS: 0.83 GPM / 3.14 LPM; FL1011SS: 0.96 GPM / 3.63 LPM
  10 PSI — FL1008SS: 0.80 GPM / 3.03 LPM; FL1010SS: 1.00 GPM / 3.79 LPM; FL1011SS: 1.10 GPM / 4.16 LPM
  20 PSI — FL1008SS: 1.15 GPM / 4.35 LPM; FL1010SS: 1.34 GPM / 5.07 LPM; FL1011SS: 1.51 GPM / 5.72 LPM
  40 PSI — FL1008SS: 1.55 GPM / 5.87 LPM; FL1010SS: 1.88 GPM / 7.12 LPM; FL1011SS: 2.21 GPM / 8.36 LPM
  60 PSI — FL1008SS: 1.80 GPM / 6.81 LPM; FL1010SS: 2.36 GPM / 8.93 LPM; FL1011SS: 2.66 GPM / 10.07 LPM
• Типичные жидкости: вода, ополаскивающие средства, моющие средства, химикаты, пестициды, гербициды
