Описание

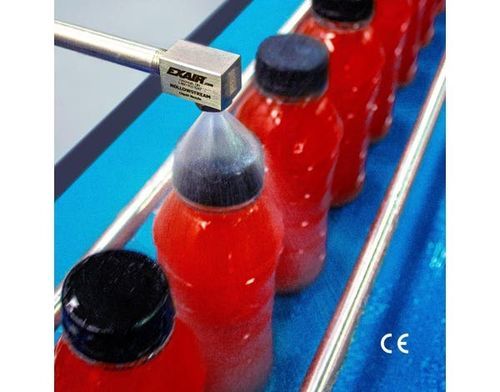

Конусные форсунки EXAIR HollowStream™ 1/8 NPT с кольцевой формой распыления являются одним из самых распространенных типов распылительных форсунок. Форсунки с полым конусом применяются для решения задач охлаждения, очистки, промывки, ополаскивания и пылеподавления в промышленности с использованием меньшего количества жидкости, чем их полноконусные аналоги. Их конструкция бесконусная, что создает широкие открытые внутренние отверстия, противостоящие засорению и способные хорошо работать с жидкостями, содержащими твердые частицы. Они создают равномерное распределение в виде кольца полого конуса. Их прямоугольная конструкция компактна и работает при давлении жидкости до 250 PSI. Они обычно используются с такими жидкостями, как вода, ополаскиватели или моющие средства, но также эффективны при работе с химикатами, пестицидами и гербицидами. Регулировка расхода жидкости осуществляется путем изменения давления жидкости.
Применение
- Охлаждение, нанесение покрытий
- Закалка
- Пылеподавление
- Мытье, ополаскивание
- Пенообразование
- Распыление суспензии
- Санирование, обезжиривание
- Смазывание
Преимущества
- Меньший расход жидкости по сравнению с полноконусными аналогами
- Увеличивает площадь покрытия
- Увеличивает объем жидкости на цели
- Конструкция полностью из нержавеющей стали
- Компактная площадь и универсальность
Материалы
Нержавеющая сталь типа 303 - Все распылительные насадки для жидкостей EXAIR изготовлены из нержавеющей стали типа 303, устойчивой к высоким температурам и агрессивным средам; предназначены для сред с максимальной рабочей температурой 800°F (426°C).
Размеры распыления (модели с конусом HollowStream, 1/8 NPT)
Принцип работы конусных форсунок FullStream и HollowStream: распыляемая жидкость, подаваемая в вихревую камеру, создает вихревое движение; геометрия жидкостной крышки создает полный или полый конус при контролируемом угле распыления.
Размеры распыления - HL80X5SS (1/8 NPT):
7 PSI: угол = X, ширина A = X, B = X, C = X
20 PSI: угол = 20°, ширина A = 0,4 дюйма, B = 1,1 дюйма, C = 2,1 дюйма
60 PSI: угол = 55°, ширина A = 1,0 дюйма, B = 3,1 дюйма, C = 6,2 дюйма
Размеры распыления - HL8001SS (1/8 NPT):
7 PSI: угол = 23°, ширина A = X, B = X, C = X
20 PSI: угол = 50°, ширина A = 0,9 дюйма, B = 2,8 дюйма, C = 5,6 дюйма
60 PSI: угол = 60°, ширина A = 1,2 дюйма, B = 3,5 дюйма, C = 6,9 дюйма
Размеры распыления - HL8002SS (1/8 NPT):
7 PSI: угол = 50°, ширина A = 0,9 дюйма, B = 2,8 дюйма, C = 5,6 дюйма
20 PSI: угол = 53°, ширина A = 1,0 дюйма, B = 3,0 дюйма, C = 6,0 дюйма
60 PSI: угол = 60°, ширина A = 1,2 дюйма, B = 3,5 дюйма, C = 6,9 дюйма
Размеры распыления - HL8003SS (1/8 NPT):
7 PSI: угол = 50°, ширина A = 0,9 дюйма, B = 2,8 дюйма, C = 5,6 дюйма
20 PSI: угол = 53°, ширина A = 1,0 дюйма, B = 3,0 дюйма, C = 6,0 дюйма
60 PSI: угол = 60°, ширина A = 1,2 дюйма, B = 3,5 дюйма, C = 6,9 дюйма
Размеры распыления - HL8005SS (1/8 NPT):
7 PSI: угол = 40°, ширина A = 0,7 дюйма, B = 2,2 дюйма, C = 4,4 дюйма
20 PSI: угол = 57°, ширина A = 1,1 дюйма, B = 3,3 дюйма, C = 6,5 дюйма
60 PSI: угол = 70°, ширина A = 1,4 дюйма, B = 4,2 дюйма, C = 8,4 дюйма
Размеры распыления - HL8008SS (1/8 NPT):
7 PSI: угол = 53°, ширина A = 1,0 дюйма, B = 3,0 дюйма, C = 6,0 дюйма
20 PSI: угол = 60°, ширина A = 1,2 дюйма, B = 3,5 дюйма, C = 6,9 дюйма
60 PSI: угол = 62°, ширина A = 1,2 дюйма, B = 3,6 дюйма, C = 7,2 дюйма
Размеры распыления - HL8010SS (1/8 NPT):
7 PSI: угол = 60°, ширина A = 1,2 дюйма, B = 3,5 дюйма, C = 6,9 дюйма
20 PSI: угол = 65°, ширина A = 1,3 дюйма, B = 3,8 дюйма, C = 7,6 дюйма
60 PSI: угол = 70°, ширина A = 1,4 дюйма, B = 4,2 дюйма, C = 8,4 дюйма
Размеры и характеристики - Расход (модели HollowStream, 1/8 NPT)
Значения расхода приведены в GPM (LPM) при указанном давлении жидкости. Ниже приведены значения для отдельных моделей:
HL80X5SS (производительность 0,05):
3 PSI: 0,033 ГАЛ/МИН (0,125 Л/МИН)
5 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,040 ГАЛЛОН/МИН (0,151 Л/МИН)
7 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,046 ГАЛЛОН/МИН (0,174 Л/МИН)
10 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,050 ГАЛ/МИН (0,189 Л/МИН)
20 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,072 ГАЛЛОНА В МИНУТУ (0,273 Л/МИН)
40 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,100 ГАЛ/МИН (0,379 Л/МИН)
60 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,156 ГАЛ/МИН (0,591 Л/МИН)
HL8001SS (производительность 1):
3 PSI: 0,067 ГАЛ/МИН (0,254 Л/МИН)
5 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,083 ГАЛ/МИН (0,314 Л/МИН)
7 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,094 ГАЛЛОНА В МИНУТУ (0,356 Л/МИН)
10 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,100 ГАЛЛОН/МИН (0,379 Л/МИН)
20 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,153 ГАЛЛОНА В МИНУТУ (0,579 Л/МИН)
40 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,206 ГАЛ/МИН (0,780 Л/МИН)
60 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,239 ГАЛ/МИН (0,905 Л/МИН)
HL8002SS (производительность 2):
3 ФУНТА НА КВАДРАТНЫЙ ДЮЙМ: 0,12 ГАЛ/МИН (0,44 Л/МИН)
5 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,15 ГАЛ/МИН (0,57 Л/МИН)
7 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,18 ГАЛЛОНА В МИНУТУ (0,66 Л/МИН)
10 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,20 ГАЛЛОНА В МИНУТУ (0,76 Л/МИН)
20 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,25 ГАЛЛОНА В МИНУТУ (0,93 Л/МИН)
40 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,35 ГАЛЛОН/МИН (1,31 Л/МИН)
60 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,42 ГАЛЛОНА В МИНУТУ (1,60 Л/МИН)
HL8003SS (производительность 3):
3 ФУНТА НА КВАДРАТНЫЙ ДЮЙМ: 0,20 ГАЛЛОНА В МИНУТУ (0,76 Л/МИН)
5 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,22 ГАЛЛОНА В МИНУТУ (0,82 Л/МИН)
7 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,26 ГАЛЛОНА В МИНУТУ (0,98 Л/МИН)
10 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,30 ГАЛЛОН/МИН (1,14 Л/МИН)
20 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,43 ГАЛЛОНА В МИНУТУ (1,62 Л/МИН)
40 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,61 ГАЛЛОН/МИН (2,32 Л/МИН)
60 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,75 ГАЛЛОНА В МИНУТУ (2,84 Л/МИН)
HL8005SS (производительность 5):
3 ФУНТА НА КВАДРАТНЫЙ ДЮЙМ: 0,25 ГАЛЛОНА В МИНУТУ (0,95 Л/МИН)
5 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,33 ГАЛЛОНА В МИНУТУ (1,25 Л/МИН)
7 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,39 ГАЛЛОН/МИН (1,49 Л/МИН)
10 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,48 ГАЛЛОНА В МИНУТУ (1,82 Л/МИН)
20 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,67 ГАЛЛОН/МИН (2,54 Л/МИН)
40 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,95 ГАЛЛОН/МИН (3,61 Л/МИН)
60 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 1,18 ГАЛЛОН/МИН (4,46 Л/МИН)
HL8008SS (производительность 8):
3 ФУНТА НА КВАДРАТНЫЙ ДЮЙМ: 0,45 ГАЛЛОНА В МИНУТУ (1,70 Л/МИН)
5 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,55 ГАЛ/МИН (2,08 Л/МИН)
7 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,67 ГАЛЛОНА В МИНУТУ (2,54 Л/МИН)
10 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,80 ГАЛЛОН/МИН (3,03 Л/МИН)
20 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 1,18 ГАЛЛОН/МИН (4,47 Л/МИН)
40 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 1,62 ГАЛЛОНА В МИНУТУ (6,13 Л/МИН)
60 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 1,90 ГАЛЛОН/МИН (7,19 Л/МИН)
HL8010SS (производительность 10):
3 ФУНТА НА КВАДРАТНЫЙ ДЮЙМ: 0,48 ГАЛЛОНА В МИНУТУ (1,82 Л/МИН)
5 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,64 ГАЛЛОНА В МИНУТУ (2,42 Л/МИН)
7 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,79 ГАЛЛОН/МИН (2,99 Л/МИН)
10 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 0,96 ГАЛЛОНА В МИНУТУ (3,63 Л/МИН)
20 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 1,31 ГАЛЛОН/МИН (4,96 Л/МИН)
40 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 1,85 ГАЛЛОН/МИН (7,00 Л/МИН)
60 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ: 2,10 ГАЛЛОНА В МИНУТУ (7,95 Л/МИН)
Caractéristiques / Spécifications techniques
- Коммерческое обозначение: HollowStream™
- Модель(и) / SKU, представленные на странице: PHL80X5SS (SKU продукта), упоминаемые коды моделей: HL80X5SS, HL8001SS, HL8002SS, HL8003SS, HL8005SS, HL8008SS, HL8010SS
- Входное соединение: 1/8 NPT (для моделей 1/8 NPT)
- Максимальное рекомендуемое давление жидкости: до 250 PSI
- Схема распыления: Полый конус (круглое кольцо)
- Дизайн: бесформенная вихревая камера для защиты от засорения; прямоугольный компактный корпус
- Материал конструкции: Нержавеющая сталь типа 303
- Максимальная рабочая температура: 800°F (426°C)
- Типичные жидкости: вода, ополаскиватели, моющие средства, химикаты, пестициды, гербициды, суспензии
- Метод регулирования потока: регулировка давления жидкости для изменения скорости потока
- Максимальный свободный проход (примеры по модели): HL80X5SS 0,035 дюйма; HL8001SS 0,063 дюйма; HL8002SS 0,078 дюйма; HL8003SS 0,094 дюйма; HL8005SS 0,125 дюйма; HL8008SS 0,156 дюйма; HL8010SS 0,159 дюйма
