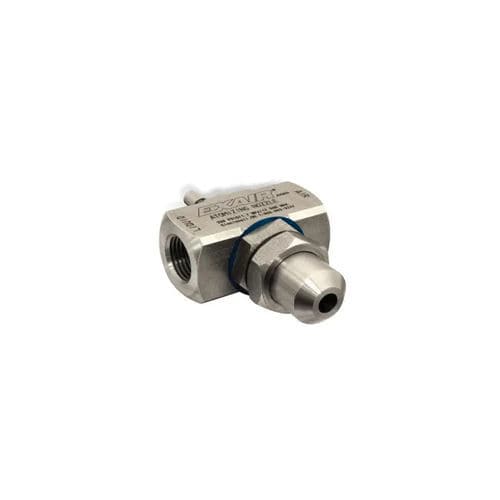

Форсунка с внутренней смесью Model AN8020SS

воздушнаядля мелкого разбрызгиванияувлажнения

Обзор
Внутреннемешающие форсунки EXAIR с узким углом и круглым распылительным узором доступны в исполнениях 1/8 FNPT, 1/4 FNPT и 1/2 FNPT и обеспечивают концентрированный регулируемый туман для точного нанесения жидкости. Регулировки позволяют наносить плотное покрытие на малых расстояниях или формировать очень тонкий туман на расстоянии до ≈9 м (30 ft). Предназначены для систем с подачей под давлением, где не требуется независимый контроль воздуха и жидкости; часто используются для точечного нанесения смазки при сборке или маркировки/обработки изделий на конвейере.

Применение

• Мойка
• Полоскание
• Покрытие
• Охлаждение
• Закаливание
• Увлажнение / смачивание
• Увлажнение воздуха
• Контроль пыли

Преимущества

• Полностью регулируется для изменения количества наносимой жидкости — от плотного покрытия до тонкого тумана
• Оптимальное распределение жидкости для целевого покрытия
• Снижает расход жидкости за счёт эффективного измельчения
• Низкое потребление воздуха при типичных рабочих давлениях
• Возможность тонкого распыления для точных операций
• Компактная, универсальная конструкция из нержавеющей стали
• Взаимозаменяемые жидкостные и воздушные крышки для гибкости применения
• Конструкция из нержавеющей стали марки 303 для коррозионной стойкости

Материалы
Конструкция из нержавеющей стали марки 303. Расчитана на работу при максимальной температуре до 800°F (426°C).

Аксессуары

• Кронштейны для крепления доступны для моделей 1/8 FNPT, 1/4 FNPT и 1/2 FNPT (из нержавеющей стали марки 301).

Модели / конфигурации

• Доступные размеры входа: 1/8 FNPT, 1/4 FNPT, 1/2 FNPT.
• Примеры моделей семейства: AN8010SS, AN8020SS, AN8030SS, AN8040SS, AN8050SS (серия 1/8 FNPT); AN1010SS, AN1020SS, AN1030SS, AN1040SS (серия 1/4 FNPT); AN5010SS, AN5020SS (серия 1/2 FNPT). Пример SKU на странице: PAN1010SS.

Размеры и характеристики (примеры из таблиц характеристик)
Модели 1/8 FNPT (примеры):
AN8010SS — Расход жидкости 0.97 GPH @ 10 PSI (жидкость); Расход воздуха 0.25 SCFM (номинал).
AN8020SS — Расход жидкости 0.80 GPH @ 10 PSI; Расход воздуха 0.32 SCFM.
AN8030SS — Расход жидкости 0.60 GPH @ 10 PSI; Расход воздуха 0.40 SCFM.

Модели 1/4 FNPT (примеры):
AN1010SS — Расход жидкости 1.40 GPH @ 10 PSI; Расход воздуха 0.60 SCFM.
AN1020SS — Расходы жидкости и воздуха увеличиваются при повышении давления воздуха (см. таблицы характеристик для значений при различных установках PSI).

Таблицы характеристик содержат подробные размеры и данные по расходам для каждой модели в диапазоне давлений воздуха и жидкости (типичные давления воздуха от однозначных PSI до более 60 PSI; расходы варьируются в зависимости от модели и давления).

Примечания
Разработаны для применений с подачей под давлением, где не требуется независимый контроль воздуха и жидкости. Регулировка позволяет переходить от нанесения плотного покрытия вблизи к тонкому туману на дальнем расстоянии.
