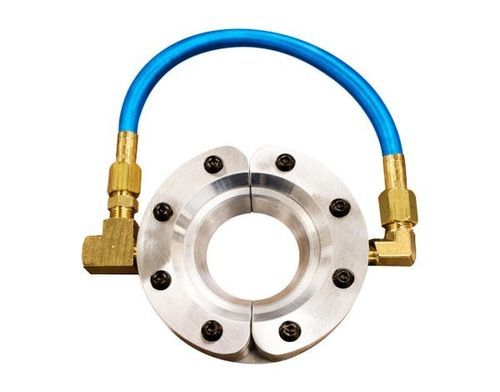

Продувочное кольцо для охлаждения Model 2434 Standard

для сушкидля очисткидля удаления пылевых частиц

Обзор
Standard Air Wipe™ от EXAIR обеспечивает равномерный 360° воздушный поток, предназначенный для продувки, сушки, очистки и охлаждения труб, кабелей, экструзионных профилей, шлангов и т.д. Разъёмная конструкция позволяет легко зажать агрегат вокруг движущегося материала — нет необходимости в протягивании. Комплекты включают Standard Air Wipe, набор распорных прокладок (shim set), фильтр-сепаратор и регулятор давления с муфтой.

Применения

• Сушка после мойки, очистки, гальваники или нанесения покрытий
• Продувка пыли и загрязнений
• Охлаждение горячих экструзионных профилей
• Равномерное вытирание поверхностей
• Сушка экструзионных профилей, стержней и медицинских трубок
• Исключение переноса раствора и предотвращение перекрёстного загрязнения
• Удаление излишков воды с уплотнений автомобильных дверей
• Удаление излишков покрытий, воды и масла
• Сушка труб, шлангов, проводов, оптоволокна
• Минимизация потерь раствора из‑за drag-out
• Очистка насадок краскопультов
• Сушка трафаретных или струйных печатных покрытий
• Очистка лент и полос

Преимущества

• Бесшумная работа
• Низкое потребление сжатого воздуха
• Равномерный 360° воздушный поток по всему диаметру
• Алюминиевые модели рассчитаны до 150°F (66°C)
• Без электроэнергии и без движущихся частей
• Бесконтактное вытирание (без лезвия)
• Разъёмная конструкция — компактная, прочная и простая в установке
• Легкий и низкопрофильный
• Резьбовые отверстия для крепления
• Переменная сила и расход посредством регулировки давления
• Соответствует требованиям OSHA по максимальному давлению в закрытом конце и уровню шума

Материалы

• Конструкция: корпус из алюминия с покрытыми винтами и пластиковыми прокладками; шланг ПВХ общего назначения входит в комплект для размеров до 4" / 102 мм.
• Температурный режим: до 150°F (66°C) для алюминиевых моделей.
• Оптимально для некоррозионных сред, когда не требуется нержавеющая крепёжная фурнитура.

Аксессуары

• Наборы прокладок (Shim Sets) для Standard Air Wipe: у Standard Air Wipe номинальный зазор .002" (0.05 mm). Наборы прокладок (в комплекте с китами или доступны отдельно) содержат по две прокладки .001" (0.03 mm), .003" (0.08 mm) и .004" (0.10 mm) для регулировки силы/расхода путём изменения зазора.
• Киты: включают Standard Air Wipe, набор прокладок, фильтр‑сепаратор (автоматический слив, 5‑микронный элемент, подобранный по пропускной способности) и регулятор давления с муфтой (правильно подобранный по расходу).

Системы / Модели (внутр. Ø → Standard Air Wipe Only | Standard Air Wipe Kit | Standard Air Wipe Shim Set)
Внутр. Ø | Standard Air Wipe Only | Standard Air Wipe Kit | Standard Air Wipe Shim Set
1/2" (13mm) | 2430 | 2480 | 2350
1" (25mm) | 2431 | 2481 | 2351
2" (51mm) | 2432 | 2482 | 2352
3" (76mm) | 2433 | 2483 | 2353
4" (102mm) | 2434 | 2484 | 2354
5" (127mm) | 2435 | 2485 | 2355
6" (152mm) | 2436 | 2486 | 2356
7" (178mm) | 2437 | 2487 | 2357
9" (229mm) | 2439 | 2489 | 2359
11" (279mm) | 2441 | 2481 | 2361

Характеристики (80 PSIG / 5.5 BAR) — расход воздуха и уровень шума
Модель | SCFM | SLPM | dBA
2429 | 11.1 | 314 | 82
2430 | 13.9 | 394 | 80
2431 | 19.1 | 541 | 80
2432 | 29.5 | 835 | 81
2433 | 39.8 | 1,127 | 82
2434 | 50.2 | 1,422 | 82
2435 | 60.6 | 1,716 | 82
2436 | 71.0 | 2,010 | 84
2437 | 81.3 | 2,302 | 85
2439 | 102.1 | 2,891 | 87
2441 | 122.8 | 3,477 | 89

Принцип работы
Сжатый воздух поступает в кольцевую камеру и через малое кольцевое сопло подаётся на высокой скорости. Основной поток следует профилю эффекта Коанды вдоль наклонной поверхности, создавая низкодавление в центре, которое втягивает окружающий воздух в основной поток. В результате формируется коническое 360° кольцо воздуха, которое прикладывается к поверхности материала и равномерно его вытирает высокой скоростью воздушного потока.

Технические характеристики

• Доступные внутренние диаметры (I.D.): 1/2", 1", 2", 3", 4", 5", 6", 7", 9" и 11" (13, 25, 51, 76, 102, 127, 152, 178, 229 и 279 мм). Возможны специальные диаметры.
• Материалы: алюминиевый корпус, покрытые винты, пластиковые прокладки; шланг ПВХ общего назначения входит в комплект для размеров до 4" (102 мм).
• Температурный режим: до 150°F (66°C) для алюминиевых моделей.
• Номинальный зазор: .002" (0.05 mm); варианты прокладок: .001" (0.03 mm), .003" (0.08 mm), .004" (0.10 mm).
• Фильтрация: комплекты включают фильтр с автоматическим сливом и 5‑микронным элементом, подобранным по расходу; использовать чистый воздух.
• Входы сжатого воздуха: вход на каждой половине; размеры 9" (229 мм) и более имеют по два входа на половину для поддержания равномерного потока.
• Крепление: может опираться на подающий трубопровод сжатого воздуха; на выходной стороне имеются резьбовые отверстия (1/4-20).
• Регулирование: регулятор давления обеспечивает бесступенчатый контроль расхода, силы и потребления воздуха; комплекты включают регулятор соответствующего размера.
• Диапазон расхода воздуха (при 80 PSIG / 5.5 BAR): примерно 11.1–122.8 SCFM в зависимости от модели.
• Диапазон уровней шума (измерено на 3' / 914 mm): примерно 80–89 dBA в зависимости от модели.
• В комплект входит: Standard Air Wipe, набор прокладок, фильтр‑сепаратор и регулятор давления с муфтой (в соответствии с комплектацией).
