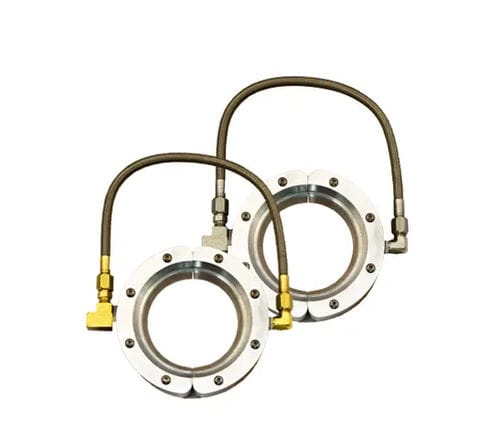

Продувочное кольцо из нержавеющей стали Model 2402SS Super

для охлаждениядля сушкидля очистки

Описание Super Air Wipe™ создаёт равномерный 360° воздушный поток для продувки, сушки, очистки и охлаждения труб, кабелей, экструдированных профилей, шлангов и проводов. Разъёмная конструкция (двухчастная) позволяет зажимать прибор вокруг проходящего материала, исключая необходимость протягивания. Модели до 4" (102 мм) комплектуются плетёным шлангом из нержавеющей стали, который подаёт воздух к обеим половинам от одного входа. Доступны внутренние диаметры от 3/8" до 11" (10–279 мм); корпуса из авиационного алюминия или нержавеющей стали типа 303; возможны нестандартные размеры и материалы.

Применения

• Сушка после мойки, очистки, гальваники или покрытия
• Продувка пыли и загрязнений
• Охлаждение горячих экструдированных профилей
• Равномерное вытирание поверхностей
• Сушка экструдированных профилей, прутков и медицинских трубок
• Устранение переносов раствора для предотвращения перекрёстного загрязнения
• Удаление лишней воды с уплотнений автомобильных дверей
• Удаление избыточных покрытий, воды и масла
• Сушка труб, шлангов, проводов и оптоволокна
• Минимизация потерь раствора из‑за вытягивания (drag‑out)
• Очистка наконечников краскопультов
• Сушка трафаретных или струйных печатных поверхностей
• Очистка лент и полос

Преимущества

• Низкий уровень шума в работе
• Низкое потребление воздуха
• Равномерный 360° воздушный поток по всему диаметру
• Крепёж из нержавеющей стали устойчив к коррозии
• Высокие рабочие температуры (алюминий до 400°F / 204°C; нержавеющая сталь до 800°F / 427°C)
• Без электричества, без движущихся частей
• Бесконтактный — без скребковой лопатки
• Разъёмная конструкция — компактный, прочный, простой в установке
• Лёгкий, низкопрофильный корпус с резьбовыми отверстиями для крепления
• Регулируемая сила и расход с помощью регулятора давления
• Соответствует требованиям OSHA по давлению в закрытом конце и уровню шума

Материалы Алюминий — авиационный алюминий с нержавеющей стальной шайбой (shim); подходит для общих применений, где коррозия не критична; нержавеющие винты для влажных условий; предел температуры 400°F (204°C). Нержавеющая сталь типа 303 — распространённый сорт с хорошей прочностью для слабоагрессивных сред; предел температуры 800°F (427°C).

Аксессуары

• Наборы шайб (shim) Super Air Wipe — отгружаются с установленной .002" (0.05 mm) нержавеющей шайбой; наборы включают две .002" шайбы, которые можно складывать для увеличения зазора, силы и расхода (увеличение зазора повышает скорость и силу при небольшом росте расхода воздуха и шума)
• Комплекты — включают Super Air Wipe, набор шайб, фильтр‑сепаратор с автоматическим дренажем и регулятор давления, подобранный под требуемый расход

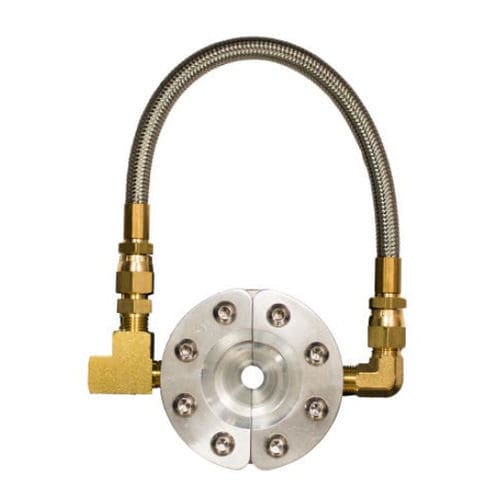

Доступные модели / номера деталей (I.D. / Aluminum Only / Aluminum Kit / Stainless Only / Stainless Kit / Shim Set) 3/8" (10 mm) | 2399 | 2449 | N/A | N/A | N/A
1/2" (13 mm) | 2400 | 2450 | 2400SS | 2450SS | 2350SS
1" (25 mm) | 2401 | 2451 | 2401SS | 2451SS | 2351SS
2" (51 mm) | 2402 | 2452 | 2402SS | 2452SS | 2352SS
3" (76 mm) | 2403 | 2453 | 2403SS | 2453SS | 2353SS
4" (102 mm) | 2404 | 2454 | 2404SS | 2454SS | 2354SS
5" (127 mm) | 2405 | 2455 | N/A | N/A | 2355SS
6" (152 mm) | 2406 | 2456 | N/A | N/A | 2356SS
7" (178 mm) | 2407 | 2457 | N/A | N/A | 2357SS
9" (229 mm) | 2409 | 2459 | N/A | N/A | 2359SS
11" (279 mm) | 2411 | 2461 | N/A | N/A | 2361SS

Примечания по сжиженному воздуху и установке У каждой половины есть входы сжатого воздуха. Для размеров до 4" поставляется плетёный шланг из нержавеющей стали для объединения подачи к обеим половинам от одного входа. Для размеров 9" и больше имеются по два входа на половину и требуется соответствующая подача воздуха для поддержания равномерного потока. Необходима чистая фильтрованная подача воздуха; комплекты включают фильтр‑сепаратор с автоматическим сливом и фильтрующим элементом 5 мкм, подобранным по расходу. Крепление может поддерживаться трубой подачи сжатого воздуха или осуществляться через резьбовые отверстия (1/4‑20) на стороне потока. Регулятор давления на подаче воздуха обеспечивает бесступенчатое управление расходом, силой и потреблением; входит в комплекты.

Технические характеристики

• Продукт: Super Air Wipe™ (разъёмная конструкция, 360° очищающий воздушный поток)
• Материалы: алюминий (авиационный) или тип 303 нержавеющая сталь; шими и винты из нержавейки; плетёный шланг из нержавеющей стали включён до 4"
• Доступные I.D.: 3/8", 1/2", 1", 2", 3", 4", 5", 6", 7", 9" и 11" (10, 13, 25, 51, 76, 102, 127, 152, 178, 229 и 279 мм)
• Стандартная настройка шима/зазора: .002" (0.05 mm) установленный шим; наборы шимов включают два .002"
• Температурный диапазон: алюминий до 400°F (204°C); нержавейка до 800°F (427°C)
• Крепление: поддерживается трубой подачи воздуха или резьбовыми отверстиями (1/4‑20) на стороне потока
• Фильтрация: рекомендуется чистый воздух; комплекты с 5 мкм сепаратором
• Регулирование: рекомендуется регулятор давления; включён в комплекты
• Типичные характеристики при 80 PSIG / 5.5 BAR — расход (SCFM), поток (SLPM) и уровень шума (dBA): 2399: 11.1 SCFM, 314 SLPM, 82 dBA; 2400/2400SS: 13.9 SCFM, 394 SLPM, 80 dBA; 2401/2401SS: 19.1 SCFM, 541 SLPM, 80 dBA; 2402/2402SS: 29.5 SCFM, 835 SLPM, 81 dBA; 2403/2403SS: 39.8 SCFM, 1,127 SLPM, 82 dBA; 2404/2404SS: 50.2 SCFM, 1,422 SLPM, 82 dBA; 2405: 60.6 SCFM, 1,716 SLPM, 82 dBA; 2406: 71.0 SCFM, 2,010 SLPM, 84 dBA; 2407: 81.3 SCFM, 2,302 SLPM, 85 dBA; 2409: 102.1 SCFM, 2,891 SLPM, 87 dBA; 2411: 122.8 SCFM, 3,477 SLPM, 89 dBA
