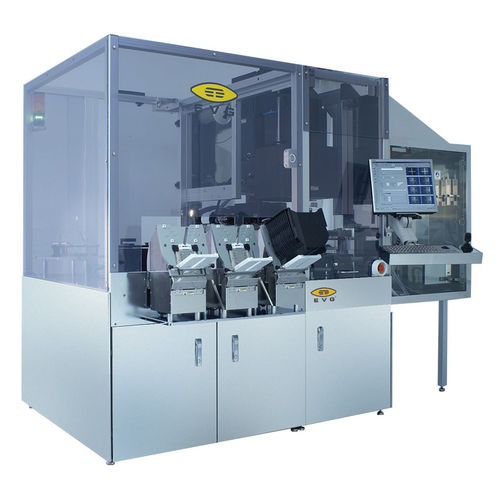

Система фотолитографии UV-NIL IQ Aligner®

Система IQ Aligner UV-NIL позволяет выполнять процессы микроформования и нанопечати со штампами и пластинами диаметром от 150 мм до 300 мм и хорошо подходит для высокопараллельного изготовления полимерных микролинз. Начиная с мягких рабочих штампов, тиражированных из мастер штампов размера вафель, система предлагает гибридные и монолитные процессы формования микролинз, которые могут быть легко адаптированы к различным сочетаниям материалов для изготовления штампов и микролинз. Кроме того, EV Group предлагает квалифицированный процесс литья микролинз, включающий все необходимые ноу-хау в области материалов. Равномерное усилие прижима для высокопроизводительной широкоформатной печати обеспечивается патронной конструкцией патрона EV Group. Конфигурации включают механизмы выпуска печатных марок из напечатанных подложек. Особенности Для микроформовки оптических элементов в системах микроформовки Для нанопечати в широком диапазоне применения Три независимо управляемых шпинделя с Z-образным регулированием для превосходной компенсации клина между штампом и основанием Три независимо управляемых z-шпинделя для контроля сопротивления оттиску при изменении общей толщины (TTV) Мягкие процессы UV-NIL с использованием мягких рабочих марок Собственная полностью автоматизированная функция EVG по снятию тиснений Интеграция резистивных дозирующих станций Выравнивание связей и возможности ультрафиолетового склеивания Технические данные Диаметр пластин (размер подложки) 150 до 300 мм Резолюция ≤ 50 нм (разрешение зависит от шаблона и процесса) Поддерживаемый процесс Мягкий УФ-NIL, литье объектива
