Испытательное устройство для реле LET-4000-R

токакалибровкис ручным приводом

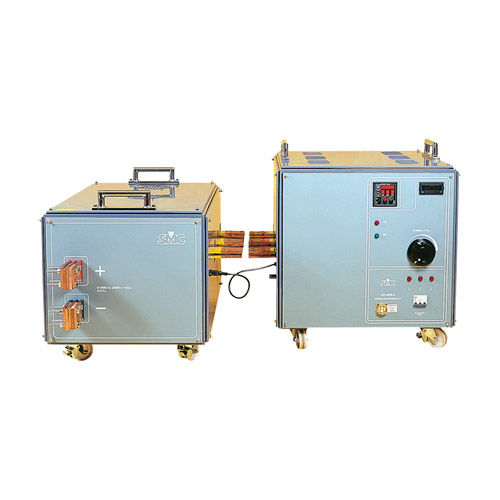

Инжектор постоянного тока до 5 кА LET-4000-R предназначен для проведения испытаний высоковольтных реле постоянного тока, используемых в основном в железнодорожной промышленности для испытания сверхбыстрых реле, используемых в электродвигателях локомотива. Описание продукта Устройство поставляется в двух модулях: модуль регулирования и измерения и преобразователь AC/DC. Модуль регулирования и измерения осуществляет регулирование постоянного тока и выполнен с переменным автоматическим трансформатором (Variac), регулирующим трехфазный постоянный ток, мощностью 8 кВА и трехфазным трансформатором 8 кВА с номинальной мощностью 2 В во вторичных обмотках. Встроенный амперметр и таймер дают информацию о впрыскиваемом токе и времени срабатывания тестируемого реле. ХАРАКТЕРИСТИКИ Выход постоянного тока до 5000A, 8000W. Встроенный цифровой амперметр, точность 0,5%. Встроенный цифровой таймер с разрешением 1 мс. Защита от перегрева и короткого замыкания. AC/DC Преобразовательный модуль выпрямляет переменный ток для работы с вышеупомянутым модулем. Сигнал выпрямляется полной синусоидальной волной. Выходной сигнал имеет 2 ответвителя с соответствующими размерами. Эта единица также содержит шунты измерения, которые передают измеренное значение амперметру, расположенному в другом модуле. ПРИМЕНЕНЕНИЯ Для испытания сверхбыстрых реле постоянного тока, в основном используемых в железнодорожной промышленности. В целом, использование любых применений с высоким постоянным током.
