Испытание переменного тока Настройка до 2,5 кА

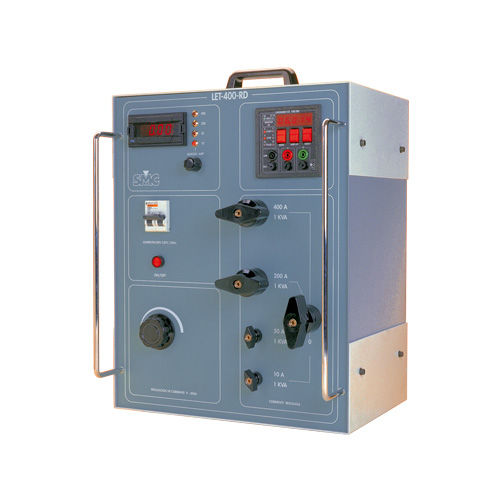

Устройство LET-400-RD предназначено для проведения большинства первичных испытаний, необходимых при вводе подстанций в эксплуатацию.
Описание продукта
Он позволяет выполнять с достаточной мощностью все вводы первичного тока для проверки работоспособности и правильности подключения всех элементов, составляющих защитную и измерительную часть подстанции.
Система регулирования основана на бесступенчатом автотрансформаторе (Variac), который питает силовой трансформатор, подающий большой ток на выходы и отключающий основное питание от нагрузки. Встроенный амперметр и таймер дают информацию о текущем значении и времени срабатывания тестируемого реле или выключателя.
ХАРАКТЕРИСТИКИ
Постоянный ток до 400A 1KVA в 4-х диапазонах.
Встроенный цифровой амперметр с точностью 0,5%.
Встроенный цифровой таймер с разрешением 1 мс.
Защита от перегрева и короткого замыкания.
ПРИМЕНЕНЕНИЯ
Проверка кривой I/T в реле первичного тока.
Испытания первичной инъекции.
Испытание измерительных и защитных трансформаторов.
Как правило, испытания первичного впрыска, включая полный цикл, например, кабели трансформаторов тока, защитные реле и автоматические выключатели.
---
