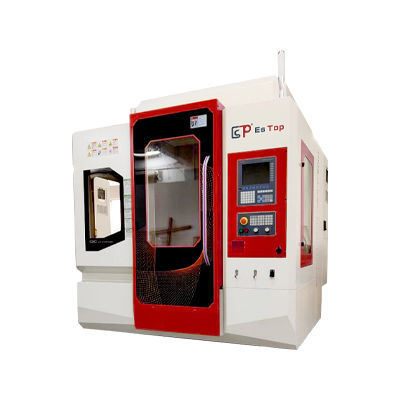

5-осный Обрабатывающий центр ЧПУ HMU-600NCвертикальный24 инструментадиск
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5-осный
- Направление шпинделя
- вертикальный
- Количество инструментов
- 24 инструмента
- Другие характеристики
- с линейными электродвигателями, диск
- Ход Х
600 mm
(23,62 in)- Ход Y
500 mm
(19,69 in)- Ход Z
300 mm
(11,81 in)- Скорость вращения
24 000 rpm, 40 000 rpm
(150 796 rad.min-1, 251 327 rad.min-1)- Вращение стола (ось C)
360 °
- Скорость подачи по оси X
60 m/min
- Скорость подачи по оси Y
60 m/min
- Скорость подачи по оси Z
60 m/min
- Точность позиционирования
0,003 mm
(0,00012 in)- Повторяемость
0,002 mm
(0,00008 in)- Общий вес
5 000 kg
(11 023,11 lb)- Габаритная длина
2 240 mm
(88,2 in)- Габаритная ширина
2 000 mm
(78,7 in)- Общая высота
2 400 mm
(94,5 in)
Описание
Обзор продукта
HMU-600NC — высокоскоростной 5-осевой вертикальный ЧПУ-обрабатывающий центр с качающимся столом (пять осей), линейными двигателями по осям X/Y/Z и дисковым магазином на 24 инструмента.
Краткое описание
Примечания
Техническая таблица
X-ось: 600 мм
Y-ось: 500 мм
Z-ось: 300 мм
Расстояние шпиндель–стол: 85–385 мм
Диаметр диска качающегося стола: 260 мм; Макс. диаметр обработки: 400 мм
Угол поворота: C 360° / A ±120°; Номинальная скорость: A 253 об/мин / C 105 об/мин; Допустимый крутящий момент: A 200 N·m / C 200 N·m
Стандартный шпиндель: HSKE40-D120-40000; Опциональный шпиндель: HSKE50-D150-24000
Магазин инструментов: диск, 24T
Привод (X/Y/Z): линейный мотор
Макс. быстрая подача (X/Y/Z): 60/60/60 м/мин
Точность позиционирования (VID): 0.003 мм; Повторяемая точность (VID): 0.002 мм
Масса станка: 5000 кг
Занимаемая площадь (Д×Ш×В): 2240×2000×2400 мм
Особенности / Технические характеристики
HMU-600NC — высокоскоростной 5-осевой вертикальный ЧПУ-обрабатывающий центр с качающимся столом (пять осей), линейными двигателями по осям X/Y/Z и дисковым магазином на 24 инструмента.
Краткое описание
- Диапазон обработки: X 600 мм, Y 500 мм, Z 300 мм
- Расстояние от торца шпинделя до стола: 85–385 мм
- Диаметр диска качающегося стола: 260 мм; макс. диаметр обработки: 400 мм
- Макс. нагрузка на стол: 00 кг
- Углы вращения: ось C 360°, ось A ±120°; номинальная скорость: A 253 об/мин / C 105 об/мин; допустимый крутящий момент: A 200 N·m / C 200 N·m
- Стандартный шпиндель: HSKE40-D120-40000; опциональный шпиндель: HSKE50-D150-24000
- Магазин инструментов: дисковый, 24 инструмента
- Привод (X/Y/Z): линейный мотор; макс. быстрая подача (X/Y/Z): 60/60/60 м/мин
- Точность позиционирования (VID): 0.003 мм; повторяемая точность (VID): 0.002 мм
- Масса станка: 5000 кг; занимаемая площадь (Д×Ш×В): 2240×2000×2400 мм
Примечания
- Размеры и технические характеристики продукта могут быть изменены без предварительного уведомления.
- Внешний вид и окончательная комплектация станка уточняются по контракту и при отгрузке.
Техническая таблица
X-ось: 600 мм
Y-ось: 500 мм
Z-ось: 300 мм
Расстояние шпиндель–стол: 85–385 мм
Диаметр диска качающегося стола: 260 мм; Макс. диаметр обработки: 400 мм
Угол поворота: C 360° / A ±120°; Номинальная скорость: A 253 об/мин / C 105 об/мин; Допустимый крутящий момент: A 200 N·m / C 200 N·m
Стандартный шпиндель: HSKE40-D120-40000; Опциональный шпиндель: HSKE50-D150-24000
Магазин инструментов: диск, 24T
Привод (X/Y/Z): линейный мотор
Макс. быстрая подача (X/Y/Z): 60/60/60 м/мин
Точность позиционирования (VID): 0.003 мм; Повторяемая точность (VID): 0.002 мм
Масса станка: 5000 кг
Занимаемая площадь (Д×Ш×В): 2240×2000×2400 мм
Особенности / Технические характеристики
- Модель: HMU-600NC
- Диапазон обработки: X 600 мм, Y 500 мм, Z 300 мм
- Расстояние шпиндель–стол: 85–385 мм
- Диаметр диска качающегося стола: 260 мм
- Макс. диаметр обработки: 400 мм
- Макс. нагрузка на стол: 00 кг
- Углы вращения: ось C 360°, ось A ±120°
- Номинальная скорость: A 253 об/мин / C 105 об/мин
- Допустимый крутящий момент: A 200 N·m / C 200 N·m
- Стандартный шпиндель: HSKE40-D120-40000
- Опциональный шпиндель: HSKE50-D150-24000
- Магазин инструментов: дисковый, 24 инструмента
- Тип привода (X/Y/Z): линейный мотор
- Макс. быстрая подача (X/Y/Z): 60/60/60 м/мин
- Точность позиционирования (VID): 0.003 мм
- Повторяемая точность (VID): 0.002 мм
- Масса станка: 5000 кг
- Занимаемая площадь (Д×Ш×В): 2240×2000×2400 мм
