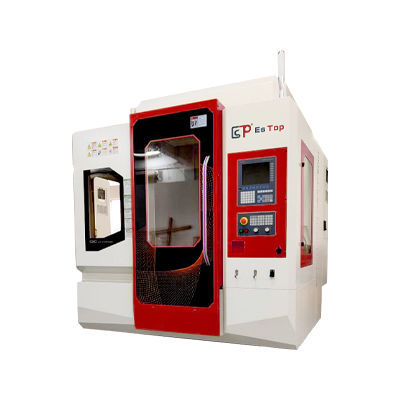

Обрабатывающий центр 5 осей HMU-500NCвертикальныйHSK-E4020 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- HSK-E40
- Количество инструментов
- 20 инструментов
- Сопутствующие функции
- для фрезерования, для контурной обработки
- Другие характеристики
- высокоскоростной, с линейными электродвигателями
- Ход Х
500 mm
(19,69 in)- Ход Y
300 mm
(11,81 in)- Ход Z
250 mm
(9,84 in)- Скорость вращения
30 000 rpm, 40 000 rpm
(188 496 rad.min-1, 251 327 rad.min-1)- Максимальная высота заготовки
70 mm, 320 mm
(3 in, 13 in)- Вращение стола (ось C)
360 °
- Скорость подачи по оси X
60 m/min
- Скорость подачи по оси Y
60 m/min
- Скорость подачи по оси Z
60 m/min
- Грузоподъемность стола
80 kg
(176 lb)- Точность позиционирования
0,003 mm
(0,00012 in)- Повторяемость
0,002 mm
(0,00008 in)- Общий вес
4 500 kg
(9 920,8 lb)- Габаритная длина
1 800 mm
(70,9 in)- Габаритная ширина
2 100 mm
(82,7 in)- Общая высота
2 400 mm
(94,5 in)
Описание
Общее описание
HMU-500NC — 5-осевой вертикальный обрабатывающий центр, сопоставимый с моделями Dmg Mori, предназначенный для сложной многокоординатной обработки мелких и средних деталей.
Основные области применения
Основные характеристики
Шпиндель и магазин инструментов
Привод, точность и управление
Габариты и масса
Примечание
HMU-500NC — 5-осевой вертикальный обрабатывающий центр, сопоставимый с моделями Dmg Mori, предназначенный для сложной многокоординатной обработки мелких и средних деталей.
Основные области применения
- Сложная 5-осевая контурная обработка и чистовая обработка
- Детали высокой точности для штампов, оснастки и компонентов в авиации, автомобилестроении и общей промышленности
- Высокоскоростная обработка мелких и средних заготовок
Основные характеристики
- Обозначение модели: HMU500 / HMU-500NC
- Ходы X × Y × Z: 500 × 300 × 250 мм
- Расстояние от торца шпинделя до стола: 70–320 мм
- Наклонно-поворотный стол (оси A/C) - диаметр диска: 200 мм
- Наклонно-поворотный стол - макс. диаметр обработки: 300 мм
- Наклонно-поворотный стол - макс. нагрузка на стол: 80 кг
- Наклонно-поворотный стол - угол поворота: ось C 360° / ось A ±120°
- Наклонно-поворотный стол - номинальная скорость: A: 120 об/мин / C: 150 об/мин
- Наклонно-поворотный стол - допустимый момент: A: 170 N·m / C: 45 N·m
Шпиндель и магазин инструментов
- Стандартный шпиндель: HSKE40-D120 — 30000 об/мин
- Опциональный шпиндель: HSKE40-D100 — 40000 об/мин
- Магазин инструментов: дисковый, 20 мест
Привод, точность и управление
- Тип привода осей (X/Y/Z): линейный мотор
- Макс. скорость быстрого хода (X/Y/Z): 60 / 60 / 60 м/мин
- Точность позиционирования (VID): 0,003 мм
- Повторяемость (VID): 0,002 мм
Габариты и масса
- Масса станка: 4500 кг
- Площадь установки (Д × Ш × В): 1800 × 2100 × 2400 мм
Примечание
- Габариты этого изделия могут быть изменены без предварительного уведомления.
- Внешний вид станка может корректироваться в соответствии с фактическим договором и отгрузкой.
Другие изделия ESTOPCNC

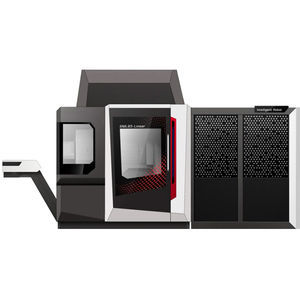

High Precision 5-Axis Vertical Machining Center
