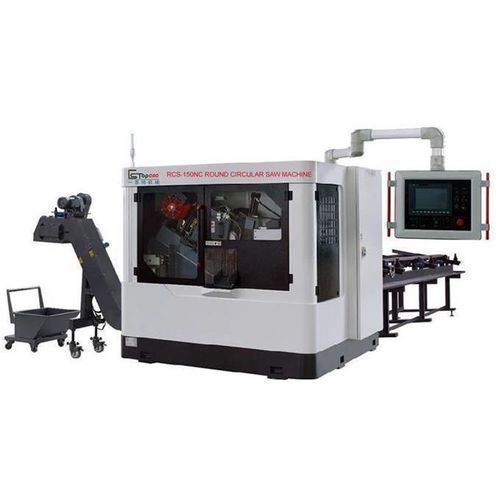

Электрическая торцовочная пила RCS-150NC

гидравлическаядля металловдля стали

Обзор дисковой пилы RCS-150NC

Вместимость реза
Круглая стержневая заготовка: 50–150 мм
Угловые профили: 50–105 мм
Круглая труба: 50–150 мм
Квадратная труба: 50–105 мм

Пильная головка / главный шпиндель
TCT пильный диск: Φ460 × 2,7t
Скорость диска: 30–125 об/мин (переменная)
Удаление стружки с диска: круглая щетка

Двигатели и привод
Двигатель привода шпинделя: 30 kW (вторичная спецификация: 18,5 kW / 25 Hp / 4p)
AC серводвигатель — головка: 5,0 kW
AC серводвигатель — подающий механизм: 2,0 kW
Гидравлический приводной двигатель: 3,7 HP / 4p

Гидравлическая система
Рабочее давление: 70 kg/cm² (7 MPa)
Емкость гидравлического бака: 150 L

Устройство подачи воздуха
Рабочее давление: 4–6 kg/cm² (55–85 psi)

Механизм подачи фиксированной длины (GFC)
Концевая резка: 2–99 мм
Минимальная длина остатка: 85 + δ мм
Длина подачи за один цикл: 780 мм

Габариты и масса машины
Габариты (Д × Ш × В): 7133 × 3602 × 2800 мм
Масса: 5800 кг

Основные узлы
No. 1 — Human Machine Interface — Mitsubishi — Japan
No. 2 — PLC — Mitsubishi — Japan
No. 3 — Cutting feed servo motor — Mitsubishi — Japan
No. 4 — Feeding servo motor — Mitsubishi — Japan
No. 5 — Main low voltage components — Siemens — Germany
No. 6 — Switching power supply — Mingwei — Taiwan
No. 7 — Linear guides — Silver — Taiwan
No. 8 — Ball Screws — Silver — Taiwan
No. 9 — Spindle servo motor — Beauty Department — Shanghai
No. 10 — Hydraulic pumps — Yuken — Taiwan
No. 11 — Hydraulic Valve — Yuken — Taiwan
No. 12 — Hydraulic cylinder — Yuken — Taiwan
No. 13 — Thin oil lubrication system — ISHAN — Taiwan
No. 14 — Micro lubrication system — ILC — Italy
No. 15 — Spindle box drive belts — gates — USA
No. 16 — TCT Saw Blades — Kanefusa or Tenryu — Japan
No. 17 — Seals — NAK — Taiwan
No. 18 — Material racks — 3 meters — Domestic

Технические характеристики

• Вместимость реза: круглая заготовка 50–150 мм; угловые профили 50–105 мм; круглая труба 50–150 мм; квадратная труба 50–105 мм.
• Пильный диск: TCT Φ460 × 2,7t; переменная скорость 30–125 об/мин; удаление стружки — круглая щетка.
• Двигатель привода шпинделя: 30 kW (альтернатива 18,5 kW / 25 Hp / 4p).
• Серводвигатели: головка 5,0 kW; подача 2,0 kW; гидравлический привод 3,7 HP / 4p.
• Гидросистема: рабочее давление 70 kg/cm² (7 MPa); бак 150 L.
• Пневматика: рабочий диапазон 4–6 kg/cm² (55–85 psi).
• Фиксированная подача (GFC): концевой рез 2–99 мм; минимальный остаток 85+δ мм; длина подачи за цикл 780 мм.
• Габариты машины (Д×Ш×В): 7133 × 3602 × 2800 мм; масса: 5800 кг.
• Ключевые компоненты поставляются международными брендами (Mitsubishi, Siemens, Yuken, Kanefusa/Tenryu и др.).
