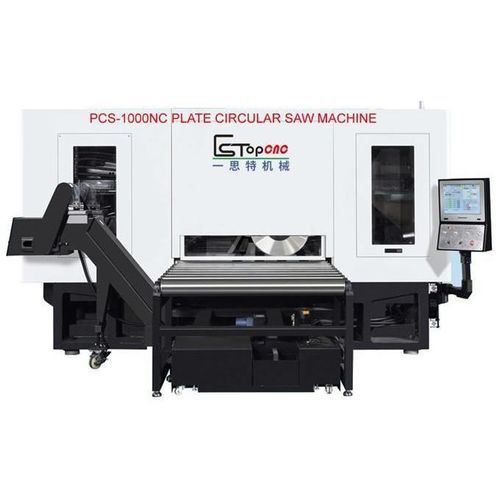

Электрическая торцовочная пила PCS-1000NC

для металловдля стали

Описание продукта
PCS-1000NC — это CNC круглопильный станок для стальных листов, предназначенный для высокоскоростной резки. Включает автоматическую подачу, настраиваемые размеры реза и конвейер для непрерывного или циклического производства.

Основные технические параметры

• Модель: PCS-1000NC
• Тип машины: CNC круглопильный станок для стальных листов (высокоскоростной)
• Число управляемых осей: 2
• Толщина реза: 20–100 мм
• Ширина реза: 380–1000 мм
• Длина реза: 140–1000 мм
• Длина автоматической подачи: 4000 мм (может циклироваться)
• Скорость шпинделя: 50–250 об/мин (бесступенчатая)
• Мощность шпинделя: 11/15 кВт
• Диаметр пилы: 500 мм
• Мощность двигателей X/Z: 4,5 кВт / 3,7 кВт
• Скорость автоматической подачи X/Z: 100–350 мм/мин
• Скорость перемещения X/Z (быстрая): 6,5 м/мин
• Параллельность: ≤0,15 мм
• Размерная точность: ±0,1 мм / 300 мм
• Объем бака гидравлического масла: 30 л
• Объем бака смазочного масла: 3 л
• Питание / общая мощность: 380V/220V, 25 кВт
• Масса нетто машины: 13 т
• Габариты (Д×Ш×В): 6000 × 3500 × 2200 мм
• Система охлаждения: водяное охлаждение
• Требуемое давление воздуха: 0,6 МПа
• Режим автоматической работы: одиночный/многократный
• Длина конвейера: 3000 мм
• Максимальная нагрузка подвижной кровати: 3500 кг
• Ключевые компоненты: шарико-винтовые передачи и направляющие Тайвань, подшипники TPI Тайвань, CNC-система JK Тайвань, сервомоторы TK Тайвань, шпиндель ES-TOP, электрические компоненты Schneider

Основные компоненты

• ШВП: 2 (Тайвань) — точная передача, износостойкость
• Направляющая: 2 (Тайвань) — стабильность линейного перемещения
• Главный шпиндель: 1 (ES-TOP) — низкий уровень шума, высокая жесткость
• Organ (защитные блоки): 2 (местного производства) — защита от пыли направляющих и ШВП
• Литой фундамент: 1 (HT300) — размерная стабильность
• Автоматическая смазочная установка: 1 (местного производства) — электронная самосмазка, дозированная подача масла
• Маслопровод: 2 (местного производства) — алюминиевые трубы
• Подшипники: (TPI Тайвань) — прецизионные подшипники
• CNC-система: 1 (JK Тайвань) — блок управления CNC
• Сервомоторы: 2 (TK Тайвань) — приводы осей
• Двигатель шпинделя: 1 (MK/CTB) — привод шпинделя с переменной скоростью
• AC-контактор / Реле: по 1 (Schneider) — электрическая защита и управление

Применение и эксплуатационные замечания

• Предназначен для резки стальных листов на производственных линиях, в мастерских и сервисных центрах
• Поддерживает непрерывное производство с автоматической подачей и конвейером
• Регулируемые размеры реза для серийного производства и деталей разных размеров
• Требуется питание 380V/220V и сжатый воздух 0,6 МПа
• Для установки требуется выровненный фундамент и средства подъёма (масса нетто 13 т)
