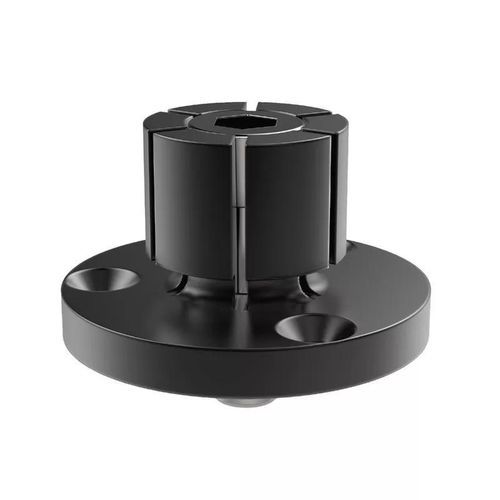

Опорный зажим SRW12051

Описание продукта
Эти зажимы ID Xpansion предназначены для удержания деталей на внутреннем диаметре для высокоплотной обработки на вертикальных или горизонтальных фрезерных станках. Диаметр может варьироваться от 4,1 мм до максимума 250 мм. Этот продукт также может использоваться в качестве расширяющегося оправки на токарном станке.

Его низкий профиль подходит для вторичных операций на токарных заготовках. Он может вмещать больше деталей на ступицу заготовки или монтажную пластину и легко изготавливается по размеру на токарном или фрезерном станке.

Для установки и затяжки используется шестигранный ключ или гидравлические тяговые цилиндры. Он имеет корпус из мягкой стали и используется для обработки, медицинских устройств, производства электроники и автомобильных приложений.

• Предназначен для высокоплотной обработки на вертикальных или горизонтальных фрезах.
• Имеет низкий профиль, идеальный для вторичных операций на токарных заготовках.
• Используется для обработки, медицинских устройств, производства электроники и автомобильных приложений.

Технические характеристики / Характеристики

• Материал: Мягкая сталь
• Диапазон диаметров: от 4,1 мм до 250 мм
• Низкий профиль для вторичных операций
• Может использоваться в качестве расширяющегося оправки на токарном станке
• Установка: Шестигранный ключ или гидравлические тяговые цилиндры
• Применения: Обработка, медицинские устройства, производство электроники, автомобильные приложения

Доступные варианты (Выбор ключевых размеров)
h1 | h2 | h3 | d1+0.000|-0.050 | Вес (г)
45.5 | 37.6 | 32.3 | 132.9 | 2954.0
45.5 | 37.6 | 32.3 | 152.4 | 5436.0
45.5 | 37.6 | 32.3 | 132.9 | 6795.0
39.6 | 31.8 | 27.0 | 69.5 | 593.0
24.9 | 19.0 | 15.0 | 37.5 | 204.0
24.9 | 19.0 | 15.0 | 31.5 | 109.0
45.5 | 37.6 | 32.3 | 107.5 | 18260
31.8 | 25.4 | 20.6 | 56.0 | 317.0
21.8 | 16.0 | 15.0 | 29.7 | 59.0
39.6 | 31.8 | 27.0 | 75.5 | 775.0
28.6 | 22.2 | 17.5 | 50.0 | 213.0
10.7 | 7.6 | 6.1 | 20.0 | 23.0
