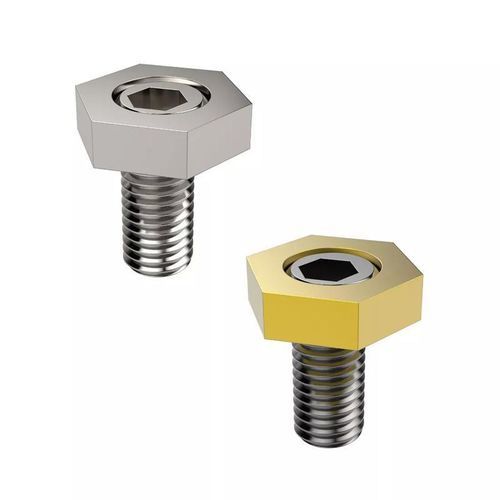

Опорный зажим SR12113

Описание продукта
Эксцентриковые зажимы для крепления используют эксцентриковый вал для обеспечения точного контроля крутящего момента и изменяемого захвата, сохраняя при этом точное выравнивание и размещение. Эксцентриковая конструкция равномерно распределяет зажимное усилие, сохраняя точное выравнивание.

Обеспечивают быстрое и мощное зажатие, рассчитаны на долговечность и надежность. Используются в прецизионной обработке, сборке и удерживающих приложениях.

• Используют эксцентриковый вал для обеспечения точного контроля крутящего момента и изменяемого захвата.

• Равномерно распределяют зажимное усилие, сохраняя точное выравнивание.

• Используются в прецизионной обработке, сборке и удерживающих приложениях.

Материал
Нержавеющая сталь, сталь
Код серии
SR12113, SR12112

Характеристики / Технические спецификации

• d1 (Размер резьбы): M4x0.7, M6x1, M8x1.25, M10x1.5, M12x1.75, M16x2
• h1 (Высота зажима): 2.80, 4.55, 4.75, 6.35, 9.52, 12.70
• l1 (Длина зажима): 9.6, 11.2, 15.0, 19.0, 22.8, 28.5
• w1 (Общая длина губок): 3.8, 3.80, 7.8, 7.80, 10.2, 10.20, 12.7, 15.0
• Макс. зажимное усилие (kN): 0.9, 3.5, 8.8, 17.7, 26.6
• A/F1: 3.0, 4.0, 5.0, 7.0, 8.0, 12.0
• s1 (Ход): 0.76, 1.01, 1.27, 2.03, 2.54
