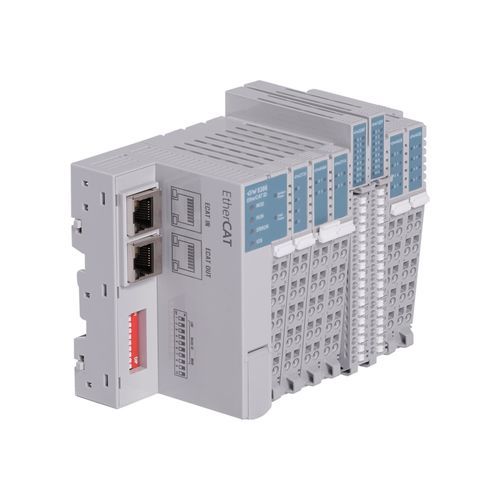

Цифровой модуль входа/выхода EW62 series

аналоговыйEthernet TCP/IPModbus TCP

Обзор продукта Высокие возможности подключения, открытость и конфигурируемость. Новое поколение входов/выходов ESA разработано для повышения эффективности и оцифровки в соответствии с требованиями Industry 4.0 и IoT. Идеальное решение для распределенного управления сигналами устройств в полевых условиях. Особенности

• Совместимость с различными полевыми шинами благодаря модульности соединителей.
• Модули цифровых входов или выходов до 32 точек.
• Аналоговые модули входов или выходов до 16 каналов и разрешением 16 бит.
• Специальные модули, такие как вход энкодера, термопары, синхронный последовательный вход.
• Съемная клеммная колодка (RTB).
• Система фиксации модулей на DIN-рейке легко доступна.
• Уплотнительное кольцо для крепления кабелей.
• Компактные размеры и совместимость с различными системами ввода/вывода, представленными на рынке, облегчают интеграцию в существующие приложения.

Шина и данные об окружающей среде

• Стандартная полевая шина: EtherCAT или CANOpen.
• Опциональные полевые шины: modBUS, ProfiNET, EthernetIP.
• Рабочая температура: -20 ~ +60 °C.
• Время внутренней шины: <1мс (128Байт), 2мс (256Байт), 4мс (512Байт).
• Количество максимальных модулей в одном копплере: 63.
• Степень защиты: IP20.
• Сертификация: CE.

Соединительный модульEW620 - доступные варианты EW62N9261 | CANopen, сетевой адаптер EW62N9386 | EtherCAT, сетевой адаптер EW62N9273 | MODBUS RS485, сетевой адаптер EW62L9086 | EtherCAT, сетевой адаптер, облегченная версия EW62L9087 | PROFINET IO, сетевой адаптер, облегченная версия EW62L9089 | MODBUS TCP/UDP, сетевой адаптер, облегченная версия EW62N9289 | Сетевой адаптер MODBUS TCP/UDP EW62N9481 | EtherCAT, сетевой адаптер, программируемый ввод/вывод EW620 Цифровой модуль - вход EW62T12DF | 16 ТОЧЕК, УНИВЕРСАЛЬНЫЙ 24VDC, 18RTB EW62T12FA | 32 ТОЧКИ, УНИВЕРСАЛЬНЫЙ 24VDC, РАЗЪЕМ 40P EW62T123F | 16 ТОЧЕК, УНИВЕРСАЛЬНЫЙ 24VDC, РАЗЪЕМ 20P EW62T1238 | 8 ТОЧЕК, УНИВЕРСАЛЬНЫЙ (СТОК ИЛИ ИСТОЧНИК), 24VDC, 10RTB EW62T1904 | 4 ТОЧКИ, 240VAC, 10RTB EW620 Цифровой модуль - выход EW62T22CA | 32 ТОЧКИ, ИСТОЧНИК, 24VDC/0.3A, РАЗЪЕМ 40P EW62T225F | 16 ТОЧЕК, ПОГЛОТИТЕЛЬ, 24VDC/0.3A, 18RTB EW62T226F | 16 ТОЧЕК, ИСТОЧНИК, 24VDC/0.3A, 18RTB EW62T227F | 16 ТОЧЕК, ПОГЛОТИТЕЛЬ, 24VDC/0.3A, 18RTB EW62T228F | 16 ТОЧЕК, ИСТОЧНИК, 24VDC/0.3A, 18RTB EW62T2318 | 8 ТОЧЕК, ИСТОЧНИК, 24VDC/0.5A, 10RTB EW62T2328 | 8 ТОЧЕК, ИСТОЧНИК, 24VDC/0.5A, 10RTB EW62T2338 | 8 ТОЧЕК, ПОГЛОТИТЕЛЬ, 24VDC/0.5A, 10RTB EW62T2348 | 8 ТОЧЕК, ИСТОЧНИК, 24VDC/0.5A, 10RTB EW62T2628 | 8 ТОЧЕК, ИСТОЧНИК, 24VDC/2A, 10RTB EW62T2734 | 4 ТОЧКИ, РЕЛЕ MOS, 240VDC/AC, 0.5A, 10RTB EW62T2744 | 4 ТОЧКИ, РЕЛЕЙНЫЙ ВЫХОД, 24VDC/240VAC, 2A, 10RTB EW62T2764 | 4 ТОЧКИ, РЕЛЕ MOS 24VDC/AC, 2A, 10RTB EW620 Аналоговый модуль - вход EW62T3114 | 4 канала, 0-20/4-20 мА, 12 бит, 10RTB EW62T3118 | 8 каналов, 0-20/4-20 мА, 12 бит, 10RTB EW62T3154 | 4 канала, 0-20/4-20 мА, 16 бит, 10RTB EW62T3158 | 8 каналов, 0-20/4-20 мА, 16 бит, 10RTB EW62T3424 | 4 канала, 0...10/0...5/1...5 В пост. тока, 12 бит, 10RTB EW62T3428 | 8 каналов, 0...10/0...5/1...5 В пост. тока, 12 бит, 10RTB EW62T3464 | 4 канала, 0...10/0...5/1...5 В пост. тока, 16 бит, 10RTB EW62T3468 | 8 каналов, 0...10/0...5/1...5 В пост. тока, 16 бит, 10RTB EW62T3704 | 4 канала, RTD / резистивный вход, 10RTB EW62T3804 | 4 канала, термопара типа K/J/T/B/R/S/E/N/L/U/C/D, 10RTB EW62T3808 | 8 каналов, тип термопары K/J/T/B/R/S/E/N/L/U/C/D, разъем 20P EW62T3914 | 4 канала, дифференциальный 0-20/4-20/±20 мА, 12 бит, 10RTB EW62T3924 | 4 канала, дифференциальный 0...10/0...5/±5/±10 В пост. тока, 12 бит, 10RTB EW62T3934 | 4 канала, дифференциальный 0-20/4-20/±20 мА, 16 бит, 10RTB EW62T3944 | 4 канала, дифференциальный 0...10/0...5/±5/±10 В пост. тока, 16 бит, 10RTB EW620 Аналоговый модуль - выход EW62T4114 | 4 канала, 0-20 мА, 12 бит, 10RTB EW62T4118 | 8 каналов, 0-20 мА, 12 бит, 10RTB EW62T4154 | 4 канала, 0-20 мА, 16 бит, 10RTB EW62T4158 | 8 каналов, 0-20 мА, 16 бит, 10RTB EW62T4424 | 4 канала, 0-10 В пост. тока, 12 бит, 10RTB EW62T4428 | 8 каналов, 0-10 В пост. тока, 12 бит, 10RTB EW62T4464 | 4 канала, 0-10 В пост. тока, 16 бит, 10RTB EW62T4468 | 8 каналов, 0-10 В пост. тока, 16 бит, 10RTB EW620 Специальный модуль EW62T5102 | 2 канала, вход высокоскоростного счетчика / энкодера, 5 В пост. тока, 10RTB EW62T5212 | 2 канала, вход высокоскоростного счетчика / энкодера, 24 В пост. тока, 10RTB EW62T5232 | 2 канала, последовательный интерфейс RS232, полный дуплекс, 10RTB EW62T5352 | 2 канала, модуль синхронного последовательного интерфейса EW62T5112 | 2 канала, модуль кодирования, вход 24 В постоянного тока, выход 5 В постоянного тока, 10RTB EW62T5521 | 2-фазный биполярный драйвер шагового двигателя, 24 В пост. тока/1 А, 10RTB EW620 Дополнительный модуль EW62T7408 | 8 каналов, экран распределителя потенциалов, 10 RTB EW62T7511 | Расширение системы/полевого питания, вход 24 В пост. тока, выход 5 В пост. тока/1 А, 10 RTB EW62T7518 | 10 каналов, распределитель потенциалов 24 В пост. тока, 10 RTB EW62T7588 | Распределитель потенциалов, 5 каналов 24 В пост. тока / 5 каналов 0 В пост. тока, 10 RTB EW62T7641 | Полевой распределитель питания 24 В пост. тока, 10 RTB Caractéristiques / spécifications techniques

• Серия / модель: EW620
• Совместимость с полевыми шинами: EtherCAT, CANOpen (стандарт); ModBUS, PROFINET, EthernetIP (опция).
• Модульность цифрового ввода/вывода: цифровые модули до 32 точек на модуль.
• Аналоговый ввод/вывод: до 16 каналов, разрешение до 16 бит в зависимости от модуля.
• Специальные функции: вход энкодера, вход термопары, синхронные последовательные интерфейсы, высокоскоростные счетчики, модули драйверов двигателей.
• Съемные клеммные блоки (RTB) доступны для многих модулей.
• Модульная фиксация на DIN-рейке; уплотнительное кольцо для крепления кабеля.
• Внутренняя производительность шины: от 1 мс до 4 мс в зависимости от полезной нагрузки (128/256/512 байт).
• Макс. модулей в одном соединителе: 63.
• Рабочая температура: от -20 °C до +60 °C.
• Класс защиты: IP20.
• Сертификация: CE.
