Обзор

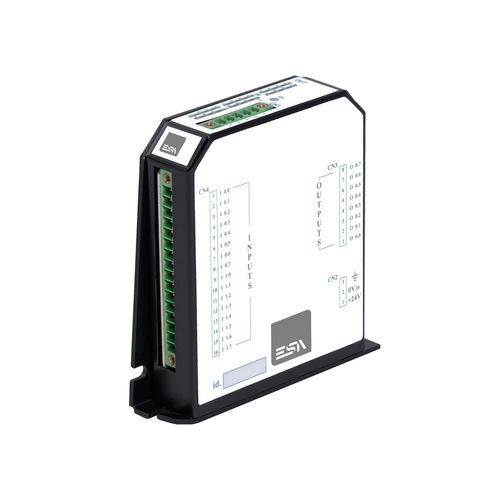

Наши удаленные компактные устройства ввода/вывода предназначены для размещения непосредственно на станке. Простые в установке, они позволяют создавать различные конфигурации в соответствии с вашими потребностями в промышленной автоматизации.
Функции
- CANOpen DS401, протокол Modbus RTU
- Светодиод состояния связи на шине
- Настройка связи с помощью dip-переключателей
- Дискретные входы имеют аппаратный фильтр
- Простая система подключения и ввода в эксплуатацию
- Локально настраиваемая с помощью Dip-переключателей или Drivewatcher
9XD168V 16 цифровых входов + 8 цифровых выходов
Напряжение питания (В пост. тока): 24 ±20%
Тип полевой шины: CANOpen или ModBUS RTU
Номер узла: От 1 до 8 и от 61 до 68
Скорость передачи данных: 1 MHZ / 500kHz в режиме CANOpen; 19200 в режиме ModBUS RTU
Количество входов: 16
Тип входа: PNP
Количество выходов: 8
Тип выхода: PNP (500 мА/выход)
Рабочая температура (°C): -25 .... +50 (без изменения номиналов)
Температура хранения (°C): -20 ... +65
Влажность: 5% .... 95% (без конденсации)
Внешние размеры (Ш/Г/Д) (мм): 102 x 83 x 23
Степень защиты: IP 20
Программное обеспечение для конфигурирования: Drivewatcher
Сертификаты: CE
9XD1616V 16 цифровых входов + 16 цифровых выходов
Напряжение питания (В пост. тока): 24 ±20%
Тип полевой шины: CANOpen или ModBUS RTU
Номер узла: От 1 до 8
Скорость передачи данных: 1 MHZ / 500kHz в режиме CANOpen; 19200 в режиме ModBUS RTU
Количество входов: 16
Тип входа: PNP
Количество выходов: 16
Тип выхода: PNP (500 мА/выход)
Рабочая температура (°C): -25 .... +50 (без изменения номиналов)
Температура хранения (°C): -20 ... +65
Влажность: 5% .... 95% (без конденсации)
Внешние размеры (Ш/Г/Д) (мм): 102 x 83 x 34
Степень защиты: IP 20
Программное обеспечение для конфигурирования: Drivewatcher
Сертификаты: CE
9XD1616810V 16 цифровых входов + 8 цифровых выходов + 8 программируемых входов и выходов
Напряжение питания (В пост. тока): 24 ±20%
Тип полевой шины: CANOpen или ModBUS RTU
Количество узлов: От 1 до 8
Скорость передачи данных: 1 MHZ / 500kHz в режиме CANOpen; 19200 в режиме ModBUS RTU
Количество входов: 16
Тип входа: PNP
Количество выходов: 16
Тип выхода: PNP (500 мА/выход)
Программируемые входы/выходы: 8
Программируемый тип входа/выхода: PNP (500 мА/выход)
Рабочая температура (°C): -25 .... +50 (без изменения номиналов)
Температура хранения (°C): -20 ... +65
Влажность: 5% .... 95% (без конденсации)
Внешние размеры (Ш/Г/Д) (мм): 102 x 83 x 34
Степень защиты: IP 20
Программное обеспечение для конфигурирования: Drivewatcher
Сертификаты: CE
9XD1688RV 16 цифровых входов + 8 цифровых выходов + 8 релейных выходов
Напряжение питания (В пост. тока): 24 ±20%
Тип полевой шины: CANOpen или ModBUS RTU
Номер узла: От 1 до 8
Скорость передачи данных: 1 MHZ / 500kHz в режиме CANOpen; 19200 в режиме ModBUS RTU
Количество входов: 16
Тип входа: PNP
Количество выходов: 8
Тип выхода: PNP (500 мА/выход)
Релейный выход: 8
Тип релейного выхода: 250 В - 5 А
Рабочая температура (°C): -25 .... +50 (без изменения номиналов)
Температура хранения (°C): -20 ... +65
Влажность: 5% .... 95% (без конденсации)
Внешние размеры (Ш/Г/Д) (мм): 102 x 83 x 34
Степень защиты: IP 20
Программное обеспечение для конфигурирования: Drivewatcher
Сертификаты: CE
9XMF1D44V 4 цифровых входа + 4 цифровых выхода + 4 аналоговых входа + 4 аналоговых выхода
Напряжение питания (В пост. тока): 24 ±20%
Тип полевой шины: CANOpen или ModBUS RTU
Номер узла: От 1 до 8 и от 61 до 68
Скорость передачи данных: 1 MHZ / 500kHz в режиме CANOpen; 19200 в режиме ModBUS RTU
Цифровые входы: 4
Тип цифрового входа: PNP
Количество цифровых выходов: 4
Тип цифрового выхода: PNP (500 мА/выход)
Аналоговый вход: 4
Тип аналогового входа: +/- 10 В разрешение 1024 точки
Аналоговый выход: 4
Тип аналогового выхода: +/- 10 В разрешение 1024 точки
Импульсный вход: 2 (тип импульсного входа: 24 В)
Вход энкодера: 1 (Дифференциальный A,/A, B, /B, индекс - 5 В)
Рабочая температура (°C): -25 .... +50 (без изменения номиналов)
Температура хранения (°C): -20 ... +65
Влажность: 5% .... 95% (без конденсации)
Внешние размеры (Ш/Г/Д) (мм): 102 x 83 x 34
Степень защиты: IP 20
Программное обеспечение для конфигурирования: Drivewatcher
Сертификаты: CE
9XMF2D168V 16 цифровых входов + 8 цифровых выходов + 4 аналоговых входа + 2 аналоговых выхода
Напряжение питания (В пост. тока): 24 ±20%
Тип полевой шины: CANOpen или ModBUS RTU
Номер узла: От 1 до 8
Скорость передачи данных: 1 MHZ / 500kHz в режиме CANOpen; 19200 в режиме ModBUS RTU
Цифровые входы: 16
Тип цифрового входа: PNP
Количество цифровых выходов: 8
Тип цифрового выхода: PNP (500 мА/выход)
Аналоговые входы: 4 (±10 В или 4...20 мА с возможностью настройки)
Аналоговый выход: 2 (±10 V)
Температурный вход: 4 (термопара, один конфигурируется как PT100)
Рабочая температура (°C): -25 .... +50 (без изменения номиналов)
Температура хранения (°C): -20 ... +65
Влажность: 5% .... 95% (без конденсации)
Внешние размеры (Ш/Г/Д) (мм): 102 x 83 x 34
Степень защиты: IP 20
Программное обеспечение для конфигурирования: Drivewatcher
Сертификаты: CE
9XD4IOPRESS 4 входа давления
Напряжение питания (В пост. тока): 24 ±20%
Тип полевой шины: CANOpen или ModBUS RTU
Номер узла: От 1 до 8 и от 61 до 68
Скорость передачи данных: 1 MHZ / 500kHz в режиме CANOpen; 19200 в режиме ModBUS RTU
Пневматические соединения: 4 (с гибкими воздушными трубками диаметром 6 мм)
Максимальное давление: 7 BAR
Тип данных: Дифференциальный
Диапазон давления: -200 мБар ... +7500 мБар (разрешение 10 мБар)
Рабочая температура (°C): -25 .... +50 (без изменения номинала)
Температура хранения (°C): -20 ... +65
Влажность: 5% .... 95% (без конденсации)
Внешние размеры (Ш/Г/Д) (мм): 103 x 102 x 25
Степень защиты: IP 20
Программное обеспечение для конфигурирования: Drivewatcher
Сертификаты: CE
caractéristiques / spécifications techniques
- Напряжение питания: 24 В пост. тока ±20%
- Полевая шина: CANOpen DS401 или Modbus RTU
- Конфигурация связи: DIP-переключатели (локально) или Drivewatcher (программно)
- Светодиод состояния связи на шине
- Цифровые входы: PNP, аппаратная фильтрация
- Цифровые выходы: PNP 500 мА на выход (варианты с релейными выходами: 250 В - 5 А)
- Программируемые входы/выходы доступны для определенных моделей (8 программируемых входов/выходов)
- Варианты аналоговых входов/выходов: ±10 В (1024 точки) и/или 4...20 мА настраиваются в зависимости от модели
- Импульсные и энкодерные входы доступны для некоторых моделей (импульс 24 В, дифференциальный энкодер 5 В)
- Рабочая температура: от -25 °C до +50 °C (без разрядки)
- Температура хранения: от -20 °C до +65 °C
- Влажность: от 5% до 95% (без конденсации)
- Степень защиты: IP20
- Внешние размеры (типовые): 102 x 83 x 23 мм или 102 x 83 x 34 мм (в зависимости от модели); модуль давления: 103 x 102 x 25 мм
- Программное обеспечение для конфигурирования: Drivewatcher
- Сертификаты: CE
