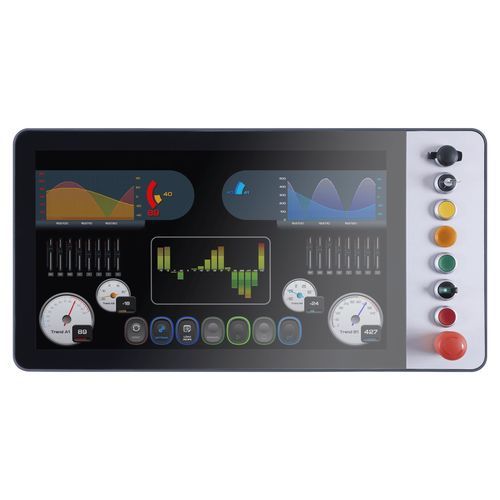

Монитор TFT ERGO series

с мультисенсорным экраномс емкостным сенсорным экраномсо светодиодной подсветкой

Обзор продукта Монитор для станции управления станком. Станция ERGO предлагает высочайший уровень управления станком, эргономики и индивидуальной настройки. Плоская версия может быть установлена на станок как в альбомном, так и в портретном режиме и вмещает до 8 элементов управления и отображения. Особенности

• 21,5" дисплей с плоским емкостным мультисенсорным экраном
• Отображение веб-страниц через полноэкранный браузер
• Стандартные механические кнопки ввода/вывода 22 мм
• Мониторная плата с видеовыходами DVI и VGA
• Выход USB-B для сенсорного управления
• Монтажная система со стандартным креплением VESA 100 в альбомном и портретном режимах

Сравнение моделей (таблица) Модель | PC Control ERGO222 | Монитор ERGO322 | PC Control ERGO222 | Monitor ERGO322 | ◊ Touch Capacitive | ◊ Touch Capacitive | ◊ Полное стекло | ◊ Полное стекло Версии | ◊ Dual Touch Capacitive 120° | ◊ Dual Touch Capacitive 120° + Keyboard Touch | + сенсорная клавиатура | ◊ Dual Touch Capacitive 120° + 12" | ◊ Dual Touch Capacitive 120° | HMI Touch + 12-дюймовый сенсорный интерфейс HMI Touch | Общие сведения / Дисплей и механика Ободок / шасси | Алюминий / листовая сталь | Алюминий / листовая сталь Монтаж | Портрет | Пейзаж | Портрет | Пейзаж VESA | VESA 100 | VESA 100 Питание и потребление Питание (В пост. тока)| 15...36 В пост. тока (для управления ПК ERGO222)| 18...30 В пост. тока (для монитора ERGO322) Потребление (Вт) | 45 - 50 Вт для базы ПК + 24 Вт для клавиатуры дисплея (если есть) | 40 Вт для монитора + 24 Вт для клавиатуры дисплея (если есть) Окружающая среда Рабочая температура (°C) | 0 ... + 50 (без конденсации) | 0 ... + 50 (без конденсации) Температура хранения (°C) | -20 ... + 65 | -20 ... + 65 Влажность | 90% (без конденсации)| 90% (без конденсации) Степень защиты (все) | IP65 | IP65 Сертификаты | CE | CE Характеристики дисплея Размер дисплея 1 | 21,5" настоящий плоский мультисенсорный экран | 21,5" настоящий плоский мультисенсорный экран Технология дисплея | TFT / 16,7 М цветов / светодиодная подсветка | TFT / 16,7 М цветов / светодиодная подсветка Яркость дисплея (кд/м²)| 300 | 300 Контрастность | 5000:1 | 5000:1 Угол обзора H-V | 89/89/89/89 | 89/89/89/89 Разрешение дисплея (пикселей)| 1920x1080 | 1920x1080 Срок службы подсветки (часов) | 50K | 50K Сенсорная технология | Емкостная | Емкостная Видео и входы Видеовход | (PC Control ERGO222) [выходы см. в вариантах процессора] | DVI + VGA (монитор ERGO322) VGA/DP (Celeron J1900) | 1x / 1x (требуется пассивный кабель DP) | -.. J1345/i3/i5/i7 | 1 x VGA | - J6412/i3-1115/i7-1165 | 2x HDMI | - Операционные системы Операционные системы (PC Control ERGO222) | Windows7 - Windows10 - WES7 | (Монитор ERGO322: не указано) Особенности процессора и производительности (колонка PC Control ERGO222) CPU без вентилятора Celeron 4G | Quad core J1900 2,0 ГГц (2,42 ГГц) - 10 Вт CPU без вентилятора Celeron 6G | Quad core J3455E 1,5 ГГц (2,30 ГГц) - 10 Вт Безвентиляторный процессор Intel Core 7G | Intel Core i3-7100U 2,46 ГГц / i5-7300U / i7-7600U 2,8 ГГц - 15 Вт Безвентиляторный процессор (более новые варианты)| Celeron J6412 - 2,0 (2,6) ГГц; Intel Core i3-1115G4 1,7 (4,1) ГГц; Intel Core i7-1165G7 2,8 (4,8) ГГц Память и хранилище Оперативная память (четырехъядерный Celeron J1900)|на борту 4 ГБ DDR3L 1066/1333 МГц - двухканальная Оперативная память (Celeron quad Core J3455E)| до 8 ГБ DDR3L 1866 МГц Оперативная память (безвентиляторная Intel Core 7G)| До 16 ГБ DDR4 2133/1866 МГц 260 pin Оперативная память J6412/i3-1115/i7-1165 | 8 ГБ до 32 ГБ Накопители (внутренние)| HDD мин. 500 ГБ / SSD мин. 128 ГБ Связь и порты RS232 / RS485 J1900 | 1x RS232 + 1x RS485 RS232 / RS485 J13455/i3/i5/i7 | 1x RS232/RS485 RS232 (другие процессоры)| J6412/i3-1115/i7-1165 Порты USB 2.0/3.0 задние | 1x 2.0 + 1x 3.0 CPU J1900 / 2x2.0 + 2x3.1 CPU J3455E /J6412 4x 3.0 cpu Intel®Core™ | - задний 1x USB тип B (колонка монитора) Ethernet Celeron J1900 /J3455E | 2x 1Gb RJ45 Intel I210 / 2x1Gb RJ45 Intel I211AT Ethernet i-Core™ i3/i5 G | 2x 1Gb RJ45 Intel I210AT/I219LM Ethernet (J6412/i3-1115/i7-1165) | J6412 2 x 1 Гб Intel 225-V / i3-1115 / i7-1165 2x Intel GBE LAN Chip Аксессуары/расширения Удлинитель кнопок | до 8 x 22 мм стандартных кнопок, переключателей, аварийных кнопок, USB, RFID и т.д. (указывается для нескольких колонок) Таблица расширения кнопок/входов/выходов Расширение кнопок | до 8 x 22 мм стандартных кнопок, переключателей, аварийных кнопок, USB, RFID и т. д. | до 8 x 22 мм стандартных кнопок, переключателей, аварийных кнопок, USB, RFID и т. д. | до 8 x 22 мм стандартных кнопок, переключателей, аварийной кнопки, USB, RFID и т. д. Caractéristiques / spécifications techniques

• Продукт: ERGO Monitor Flat (промышленный монитор для станций управления оборудованием)
• Дисплей: 21,5" плоский емкостной мультитач, 1920x1080, TFT, LED подсветка, 300 кд/м², контрастность 5000:1, ресурс подсветки 50к часов, угол обзора 89/89/89/89
• Тач: Емкостное (варианты с одним или двумя касаниями, включая Dual Touch Capacitive 120° и клавиатурное касание)
• Механическое исполнение: рамка из алюминия / шасси из листовой стали; крепление VESA 100, возможность установки в портретном и ландшафтном режимах
• Защита: IP65 (весь продукт)
• Питание: Варианты управления ПК 15...36 В постоянного тока; Вариант монитора 18...30 В постоянного тока
• Потребление: Примерные значения - база ПК 45-50 Вт + 24 Вт для клавиатуры дисплея (если есть); монитор 40 Вт + 24 Вт для клавиатуры дисплея (если есть)
• Рабочая температура: 0 ... +50 °C (без конденсации); Хранение: -20 ... +65 °C; Влажность: до 90% без конденсации
• Сертификаты: CE
• Видеовыходы/входы: DVI + VGA для мониторных версий; различные варианты VGA/DP/HDMI в зависимости от процессора/конфигурации
• Поддержка ОС (модели PC Control): Windows 7, Windows 10, WES7
• Процессоры (настраиваемые в разных моделях): J1900, J3455E, J6412, семейство Intel Core i3/i5/i7 (различные поколения и частоты указаны в таблице)
• Варианты оперативной памяти: встроенная 4 ГБ (J1900), до 8 ГБ (J3455E), до 16 ГБ DDR4 (Intel Core 7G), до 32 ГБ для вариантов J6412/i3/i7 (в зависимости от CPU)
• Встроенные накопители: HDD мин. 500 ГБ или SSD мин. 128 ГБ
• Последовательный интерфейс: Конфигурации RS232 / RS485 зависят от процессора (примеры: 1x RS232 + 1x RS485 для J1900; 1x RS232/RS485 для других вариантов процессора)
• USB: комбинации портов USB 2.0 / 3.0 на задней панели в зависимости от процессора; колонка монитора включает 1x USB Type B для сенсорного управления
• Ethernet: Двойной RJ45 1 Гб (варианты сетевых карт Intel) в зависимости от выбора процессора
• Опционально: кнопочное расширение до 8 x 22 мм стандартных компонентов (кнопки, переключатели, аварийные, USB, RFID)
