Монитор с проекционно-емкостной технологией ERGO series

с многоточечным сенсорным экраномс сенсорным экраном PCTпромышленный

Обзор

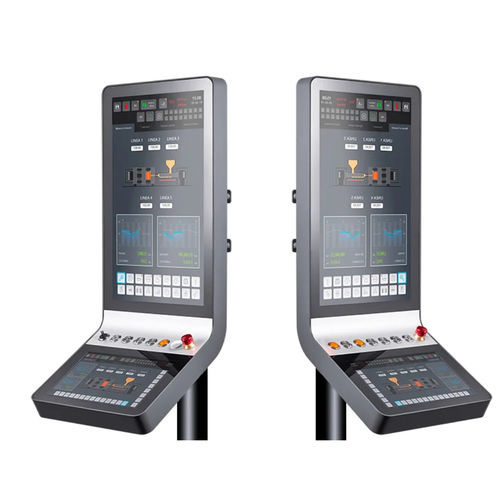

ERGO MONITOR 120 — промышленная операторская станция с 21,5” проекционно‑емкостным мультитач‑дисплеем, рассчитанная на вертикальный монтаж для управления станком. Поддерживает до восьми элементов управления 22 мм и опциональную вторичную 12,1” сенсорную клавиатуру.

Семейство продуктов
Серия ERGO Monitor: интегрированные мониторы с опциональным расширением клавиатуры и настраиваемыми модулями управления для промышленных HMI‑решений.

Ключевые характеристики

• Основной дисплей: 21,5” true flat проекционно‑емкостный мультитач, 1920×1080, 300 cd/m², контраст 5000:1
• Опциональный второй дисплей: 12,1” true flat проекционно‑емкостный мультитач, 1280×800, 400 cd/m²
• Возможна установка в портретном и ландшафтном режимах; VESA 100 для портретного монтажа

• До 8 × 22 мм кнопок/расширений (выключатели, аварийная остановка, USB, RFID и т.д.)
• Модификации монитор/ПК с выходами DVI, VGA, HDMI или DP и USB‑B для управления сенсором
• Степень защиты передней панели IP65; рабочая температура 0…+50 °C; хранение −20…+65 °C

Подключение и расширение

• Ethernet: 2 × 1 Gb RJ45 (в зависимости от CPU/модуля)
• USB: задние порты USB 2.0/3.0 и USB‑B для сенсорного интерфейса
• Видео: DVI, VGA, HDMI или DisplayPort в зависимости от выбранного модуля

Технические характеристики (кратко)

• Питание: 15–36 VDC (варианты ПК) или 18–30 VDC (варианты монитора)
• Типичное потребление: ~40 W (монитор) или 45–50 W (ПК‑база) + до 24 W для клавиатуры дисплея
• Защита: IP65 (передняя панель); Сертификации: CE
• Хранилище/диски: HDD ≥ 500 GB или SSD ≥ 128 GB (конфигурируемо)

Конфигурации и опции

• Несколько fanless CPU: Celeron J1900 / J3455E / J6412; семейства Intel Core i3 / i5 / i7
• ОЗУ: от 4 GB на плате до 32 GB в зависимости от CPU
• Клавиатурное расширение: 12,1” емкостная HMI‑клавиатура с HTML5‑браузером

Применение и примечания

• Предназначен для промышленного HMI, панелей управления станками, операторских станций и встроенных систем автоматизации
• Поддерживает портретную и ландшафтную установку; I/O и опции CPU настраиваются в соответствии с требованиями приложения
