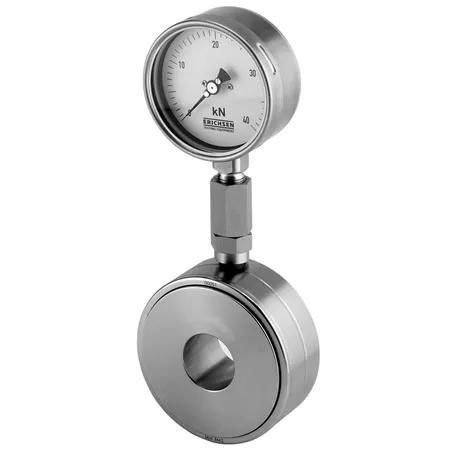

Датчик силы при сжатии Model 844

кольцевойаналоговыйдля подшипника

Обзор
Компактный кольцевой датчик силы для измерения осевых и опорных сил.

Техническое описание
Измерительные приборы силы ERICHSEN используют гидравлическую передачу силы, действующей на поршень; полученное давление отображается на индикаторе, откалиброванном в ньютонах. Предназначены в первую очередь для статических измерений: время нарастания силы (относительно номинальной нагрузки) должно составлять не менее 1 секунды, чтобы избежать повреждения индикатора. Удары при изменениях нагрузки можно гасить с помощью соответствующих дросселей. Все датчики выполнены из нержавеющей стали.

Области применения
Серия 844 подходит, когда через измерительное устройство необходимо пропустить вал. Предназначены для постоянного контроля осевых и опорных сил. Приборы оснащены высокоточным циферблатом диаметром 100 мм с компенсацией нуля. При помощи аксессуаров показания можно вывести на удаленный дисплей и передать через датчик давления на PHYSIMETER ® 906 MC-E и 906 USB.

Конструкция

• Базовая версия "A": индикатор установлен на датчике с помощью резьбового соединения.
• Расширенная версия "B": измерительный прибор соединяется с манометром при помощи высоконапорного шланга или капиллярной трубки.

Комплект поставки

• Модель 844 (базовая версия "A")
• Стандартно оснащена трубным дросселем
• Сертификат испытаний производителя M

Аксессуары (примеры)

• Установка указателя максимума для моделей 833 и 844 - за дополнительную плату (номер заказа: 05770132)

Технические характеристики

• Измеряемая величина: Сила
• Направление действия: Сжатие
• Принцип измерения: Гидравлический
