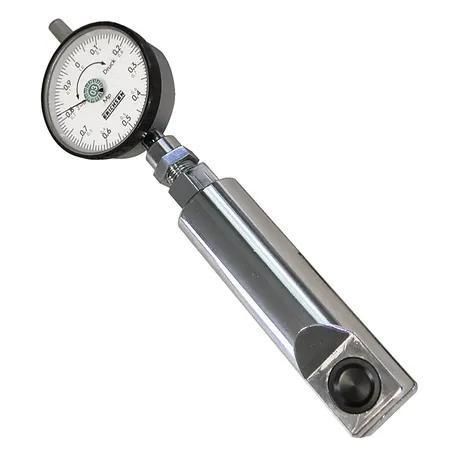

Датчик силы растяжение сжатие Model 835

канистрааналоговыймалогабаритный

Техническое описание
Датчики силы серии 835 предназначены для измерения статических сил сжатия и растяжения. Это механические приборы, пригодные для временных проверок силы при использовании простых измерительных методов и обеспечении хорошей точности. Низкопрофильные точки приложения силы позволяют применять прибор в ограниченном пространстве, где приборы больших габаритов неуместны, например для измерения и контроля давления электродов на точечных сварочных аппаратах.

Конструкция и принцип действия
Приложенные к контактным точкам силы деформируют прорезь, вызывая перемещение прецизионно обработанной измерительной иглы с коническим датчиком, которая приводит в действие циферблатный индикатор. Силы сжатия отображаются по часовой стрелке, силы растяжения — против часовой стрелки.

Специальные исполнения
Возможны индивидуальные исполнения для специальных задач, например для измерения растяжения при прохождении проволоки или с такелажными скобами для прокладки линий электропередачи при заданных натяжениях.

Комплект поставки

• Точечный датчик силы, Модель 835
• Свидетельство об испытании производителя M

Технические характеристики

• Доступные испытательные силы: 500 N, 2 kN, 5 kN, 10 kN
• Принцип измерения: Механический
• Действующее направление: Сжатие
• Устройство отображения: Прецизионный циферблатный индикатор, монтаж в различных положениях; вращающаяся шкала для установки нуля
• Отделка: Хромированное глянцевое покрытие
• Измеряемая величина: Сила
• Масса (нетто): округл. 0,45 кг
• Погрешность измерения: ± 2 %, относительно конечного значения шкалы

Ключевые особенности

• Компактный низкопрофильный механический датчик для статического измерения силы
• Прецизионный циферблатный индикатор для удобного считывания и установки нуля
• Индивидуальные исполнения доступны для специализированных измерительных задач
