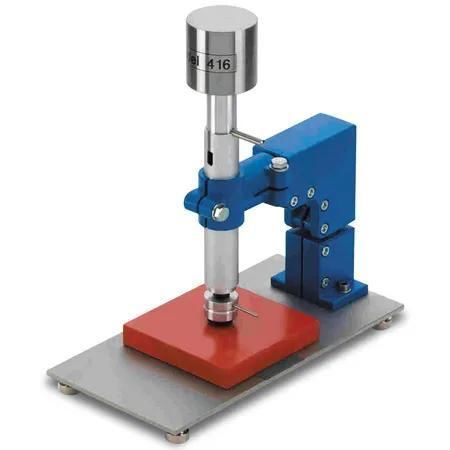

Испытательное устройство сопротивления сжатию Model 416

с ручным приводомдля краскидля покрытия

Применение
Этот прибор предназначен для проверки состояния поверхностной просушки (сквозной просушки) красок, лаков и подобных покрытий в соответствии с ISO 9117 и EN 29117.

Принцип испытания
Испытательный шток, покрытый моноволоконной нейлоновой тканью и нагруженный определённым грузом, опускают на испытываемую поверхность на ограниченное время, затем поворачивают на 90°. После подъёма штока оценивают влияние на покрытие для определения поверхностной просушки.

Конструкция и функционирование
Прибор состоит из стола для образцов с опорой, которая направляет нагруженный груз вертикально. Испытательный шток соединён с грузом через шарнир (суммарный вес испытательной головки 1500 g). На передний торец головки приклеена резиновая пластина (жёсткость 50 IRHD по ISO 48). Моноволоконная нейлоновая ткань (диаметр нити 0,12 mm, размер 100 x 100 mm) фиксируется O-кольцом и подлежит замене перед каждым испытанием. Перед использованием прибор необходимо выставить в горизонтальное положение с помощью прилагаемого уровнемера и регулируемых ножек.

Порядок испытания
После заданного времени сушки опустить испытательную головку на образец. Нажать в течение 10 s, повернуть головку на 90° и через дополнительные 2 s поднять. Если на покрытии не обнаружено следов или повреждений, считается, что достигнута поверхностная просушка; в противном случае повторить испытание через соответствующий интервал (см. нормы).

Комплект поставки

• Прибор для проверки поверхностной просушки, Модель 416
• Уровень (коробочный)
• 100 шт. нейлоновых тканей (100 x 100 mm)

Нормативы

• ISO 9117
• DIN EN 29117

Характеристики / Технические спецификации

• Обозначение модели: Model 416
• Артикул: 01850131
• Привод: Ручной
• Габариты: длина прибл. 150 mm • ширина прибл. 300 mm • высота прибл. 305 mm
• Масса нетто: прибл. 4,5 kg
• Суммарный вес испытательной головки: 1500 g
• Резиновая пластина: жёсткость 50 IRHD (по ISO 48)
• Нейлоновая ткань: моноволоконная, диаметр нити 0,12 mm, размер 100 x 100 mm (одноразовое использование)
• Временные параметры испытания: нажатие 10 s, поворот 90°, подъём через дополнительные 2 s
