Тестер давления Model 415

сжатиядля окрашиваниядля покрытия

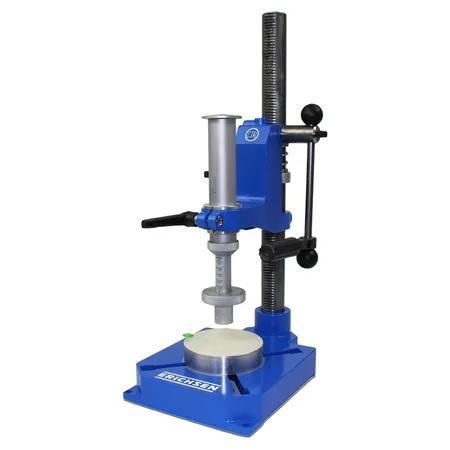

Прибор для определения степени высыхания Модель 415 определяет степень высыхания лакокрасочных покрытий согласно ISO 9117 с использованием модифицированного метода Бандоу‑Вольфа. Прибор состоит из легкосплавного цилиндра с встроенной пружиной сжатия (для генерации надавливающей силы до 250 N), рычажного механизма для перпендикулярного приложения силы и регулируемой опорной пластины для учета толщины образца.

Принцип испытания и конструкция
Прибор выполнен в виде ручного штамповочного устройства, установленного на стойке. Пружина сжатия внутри цилиндра создает надавливающее усилие, передаваемое перпендикулярно через рычаг. Опорная пластина регулируется для разных толщин образцов. В комплекте имеются грузы и мягкая резиновая шайба для подачи нормативных нагрузок.

Проведение испытаний

• Степень высыхания 1
• Покрытие посыпают стеклянными шариками (ballotini), которые затем удаляют тонкой кистью.
• Степени высыхания 2 и 3
• На покрытие помещают бумажный диск, затем мягкую резиновую шайбу. Наносят нагрузки 20 г и 200 г, добавляя один из комплектных грузов (время нагрузки 60 с).
• Степени высыхания 4–7
• Испытательная панель укладывается покрытием вверх на основание стойки и последовательно накрывается бумажным и мягким резиновым диском. Требуемая нагрузка (2 кг или 20 кг), соответствующая усилию поршня 20 N или 200 N, создается нажатием рычага и поддерживается примерно 60 с.

Оценка испытания
После снятия нагрузки покрытие оценивают в соответствии с таблицей степеней высыхания ISO 9117, предоставляемой методикой.

Комплект поставки

• Прибор для определения степени высыхания, Модель 415
• Стойка
• Индивидуальный груз для нагрузки 20 г
• Индивидуальный груз для нагрузки 200 г
• 2 мягкие резиновые шайбы, ∅ 22 мм
• 100 бумажных дисков, ∅ 26 мм
• Дозатор для ballotini
• 50 г стеклянных шариков (ballotini), ∅ 125 - 250 μm, в соответствии с ISO 9117

Стандарты

• ISO 9117

Характеристики / технические спецификации

• Привод: Ручной
• Габариты: Ширина прибл. 150 мм // Глубина прибл. 300 мм // Высота прибл. 440 мм
• Масса нетто: прибл. 4,5 кг
• Испытательная сила: до 250 N
• Включенные грузы для стандартной нагрузки менее 2 кг (20 N): 20 г и 200 г (диаметр 24 мм)
• Мягкая резиновая шайба: диаметр 22 мм, толщина (5 ± 0,5) мм, твердость (50 ± 5) IRHD (DIN ISO 48)
• Ballotini: 50 г стеклянных шариков ∅ 125 - 250 μm (ISO 9117)
• Артикул: 00930131
