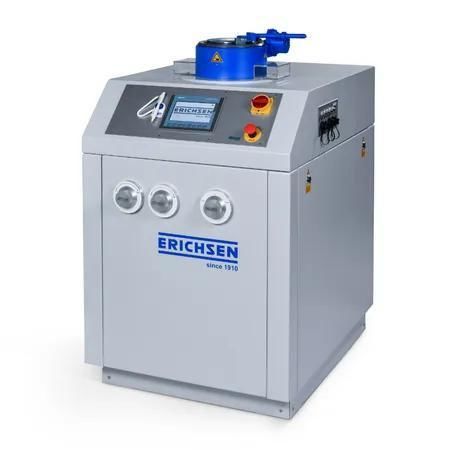

Испытательная машина мультипараметры Model 242-Basic

для деформацийполностью автоматическаяконтролируемая PLC

Модель 242-Basic — полностью автоматическая электро-гидравлическая установка для испытаний методом выдавливания (Erichsen cupping) и глубокой вытяжки, предназначенная для оценки пластичности покрытых стальных и цветных листов, максимальная тяговая сила 200 кН.

Обзор
Машина разработана для испытаний покрытий рулонных заготовок, окрашенных, пластмассово-покрытых или гальванизированных материалов. Оснащена цифровыми индикаторами для считывания тяговой силы, силы удержания заготовки и хода вытяжного пуансона. Подходит для рутинного контроля качества и НИОКР, включая тарировочные процедуры и испытания канавок для усиления условий испытания.

Применение
Модель 242-Basic предназначена для проведения Erichsen-испытаний (cupping) и испытаний на глубинную вытяжку для подтверждения того, что поверхностные покрытия не повреждаются в процессе деформаций в трёх координатах (как при термформовании и глубокой вытяжке). Подходит для толщин листа от 0,2 мм до 4,0 мм (при прочности на разрыв около 400 N/mm²; максимально допускаемая толщина подлежит корректировке при более высоких/низких прочностях).

Цели

• Снижение брака за счёт непрерывного мониторинга качества покрытия в производстве и управлении процессом.
• Немедленная сортировка поступающего материала с помощью cupping или испытаний на глубокую вытяжку для подтверждения соответствия требуемым характеристикам без специальной подготовки образцов.
• Электро-гидравлическая конструкция обеспечивает износоустойчивую работу, высокую точность результатов испытаний и низкие затраты на обслуживание и эксплуатацию.

Комплектация

• Машина для испытаний Erichsen и глубокой вытяжки, Модель 242-Basic
• Руководство по эксплуатации
• Сертификат испытаний производителя M

Стандарты

• DIN EN ISO 1520
• DIN EN 13523-6

Характеристики / технические данные

• Привод: электро-гидравлический
• Основные испытания: Erichsen (cupping) и испытание глубокого выдавливания
• Электропитание: 400 V, 3~, 50 Hz
• Максимальная тяговая сила: 200 кН
• Скорость вытяжки: до 800 мм/мин (типично ок. 500 мм/мин)
• Сила удержания: 0,5 - 30 кН и 10 - 100 кН (два диапазона)
• Требуемая мощность (ок.): 3,0 кВт
• Макс. сила пробивки (пуансон): 265 кН
• Ход держателя заготовки (ок.): 38 мм
• Ход вытяжного пуансона (ок.): 80 мм
• Открытие для вставки листа, макс. ширина: 125 мм
• Габариты (ок. В x Ш x Г): 1320 мм x 810 мм x 1100 мм
• Масса нетто (ок.): 600 кг
• Дополнительные функции: цифровые индикаторы для сил и ходов; удобный доступ к интегрированному испытательному агрегату для быстрой смены оснастки; последовательность одной операции для вырубки, вытяжки и выброса чаши
