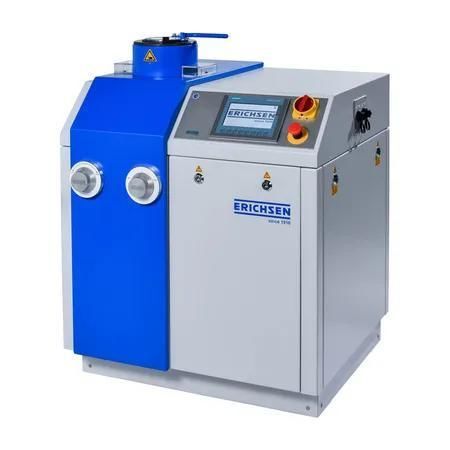

Испытательная машина мультипараметры Model 212

для деформацийполностью автоматическаяконтролируемая PLC

Полностью автоматическая электрогидравлическая установка для испытаний Erichsen (пробивка вогнутой чашки) и глубокого вытяжения, предназначенная для оценки пластичности покрытых листовых материалов (черных и цветных металлов).

Область применения
Предназначена для выполнения Erichsen-испытаний и испытаний глубокого вытяжения на покрытых листовых материалах (например, coil coatings, окрашенные, пластико-покрытые или гальванизированные материалы). Подходит для толщин листа приблизительно от 0,1 мм до 3,0 мм (при прочности на разрыв материала 400 N/mm²); максимальная вытягиваемая толщина зависит от прочности материала. Поддерживает операции повторного вытягивания (вторичное глубокое вытяжение с меньшей матрицей/пунсоном) и может работать в сочетании с прибором для испытания фланца (Model 227) для интенсификации испытаний разрушения покрытия.

Назначение

• Снижение брака на производстве за счет мониторинга качества покрытия в процессе изготовления и при входном контроле.
• Мгновенная сортировка поступающего материала по результатам Erichsen- или испытаний глубокого вытяжения без специальной подготовки образцов для проверки свойств материала.
• Электрогидравлический привод и прочная конструкция обеспечивают износостойкую работу, высокую точность результатов и низкие эксплуатационные затраты.

Конструкция
Прочный стальной корпус с интегрированным испытательным агрегатом (испытательный цилиндр с рабочим поршнем, прижимная плита и матрица). Все компоненты доступны снаружи для быстрой смены инструмента. Последовательность работы обеспечивает обрезку, вытяжку и выброс чашки в одном автоматическом цикле. Элементы управления оператора эргономично расположены на панели управления.

Комплектация

• Установка для Erichsen- и глубоких вытяжных испытаний, Model 212
• Испытательный инструмент согласно DIN EN ISO 1520
• Руководство по эксплуатации
• Протокол испытаний производителя M

Стандарты

• DIN EN ISO 1520
• DIN EN 13523-6

Технические характеристики

• Модель: Model 212
• Номер заказа: 01780431
• Привод: Электрогидравлический
• Виды испытаний: Erichsen cupping, Deep Draw Test
• Питание: 3L/N/PE AC 400 V 50 Hz, 2.2 kW
• Максимальная тянущая сила: 120 kN
• Скорость вытяжки: 770 mm/min
• Габариты (прибл. В x Ш x Г): 1100 mm x 900 mm x 800 mm
• Масса нетто (прибл.): 470 kg
• Сила пробивки, макс.: 200 kN
• Сила прижима листа, макс.: 45 kN
• Ход прижимной пластины (прибл.): 35 mm
• Ход тянущего пуансона (прибл.): 60 mm
• Ширина отверстия для вставки листа, макс.: 110 mm
