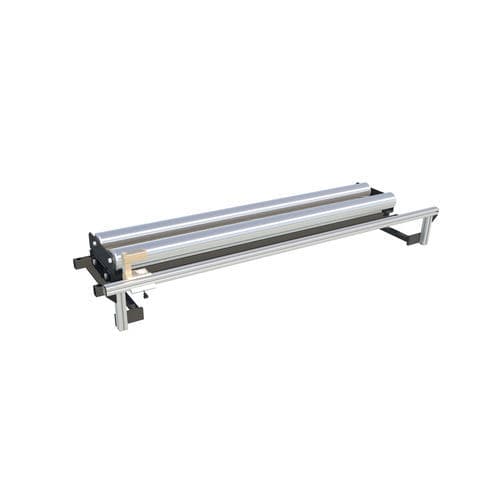

Направляющая система с роликами ELROLLER

пленок

Используемые для регулировки хода полотна системы поворотных качающихся валов ELROLLER корректируют положение полотна уже в плоскости входа. Системы состоят из жесткой базовой и подвижной исполнительной рам. На подвижной раме установлен один или два исполнительных вала, и она вращается вокруг воображаемой точки вращения в плоскости входа. Поворотный качающийся вал считается пропорциональным исполнительным элементом, поэтому он должен действовать с силовым сцеплением, не допуская скольжения между полотном и исполнительным валом. Область применения Для регулировки хода полотна системы ELROLLER всегда используются в тех случаях, когда по технологическим причинам уже имеется значительная длина набегания. Применение В зависимости от монтажных условий для регулировки хода полотна поворотные качающиеся валы могут быть оснащены одним (направление полотна с обвиванием под углом 90°) или двумя (возможно менее значительное обвивание) исполнительными валами. При монтаже системы ELROLLER для регулировки хода полотна действуют следующие правила: длина входа должна соответствовать 2–3-кратной ширине полотна, а длина выхода должна составлять 50–100 % от ширины полотна. Датчик следует устанавливать как можно ближе за исполнительным валом. За счет этого достигается сокращение времени реакции, и, следовательно, более высокая динамика исполнения.
