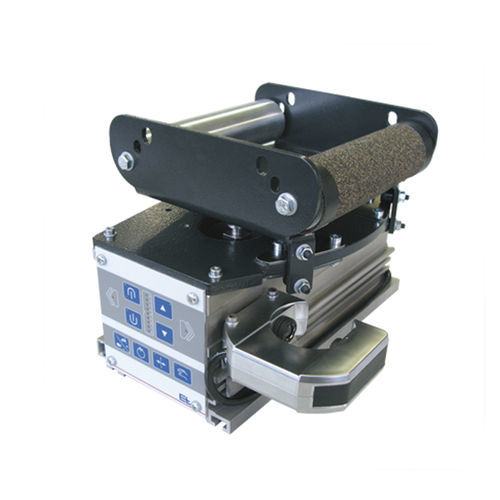

Контроллер для направляющей ELGUIDER

Система поворотной рамы ELGUIDER выполняет 4-кратное изменение направления полотна на 90°. Основой этой системы для регулировки хода полотна является поворотная исполнительная рама с двумя направляющими валиками. Ее воображаемая точка вращения находится в плоскости входа. Только после вращения вокруг данной точки можно активировать боковую коррекцию полотна. Обязательным условием процесса является достаточное усилие на полотне для жесткого силового сцепления между полотном и исполнительным валом. Область применения За счет оптимального использования пределов упругости поворотную раму особенно удобно использовать для регулировки хода полотна при ограниченном монтажном пространстве. Применение Чем выше усилие на полотне, модуль эластичности и необходимая корректировка, тем выше должны быть значения проектируемой длины входа, выхода и передаточной длины. Как показывает опыт, длина этих отрезков должна составлять от 60 % до 100 % ширины полотна. Датчик следует устанавливать как можно ближе за исполнительным валом.
